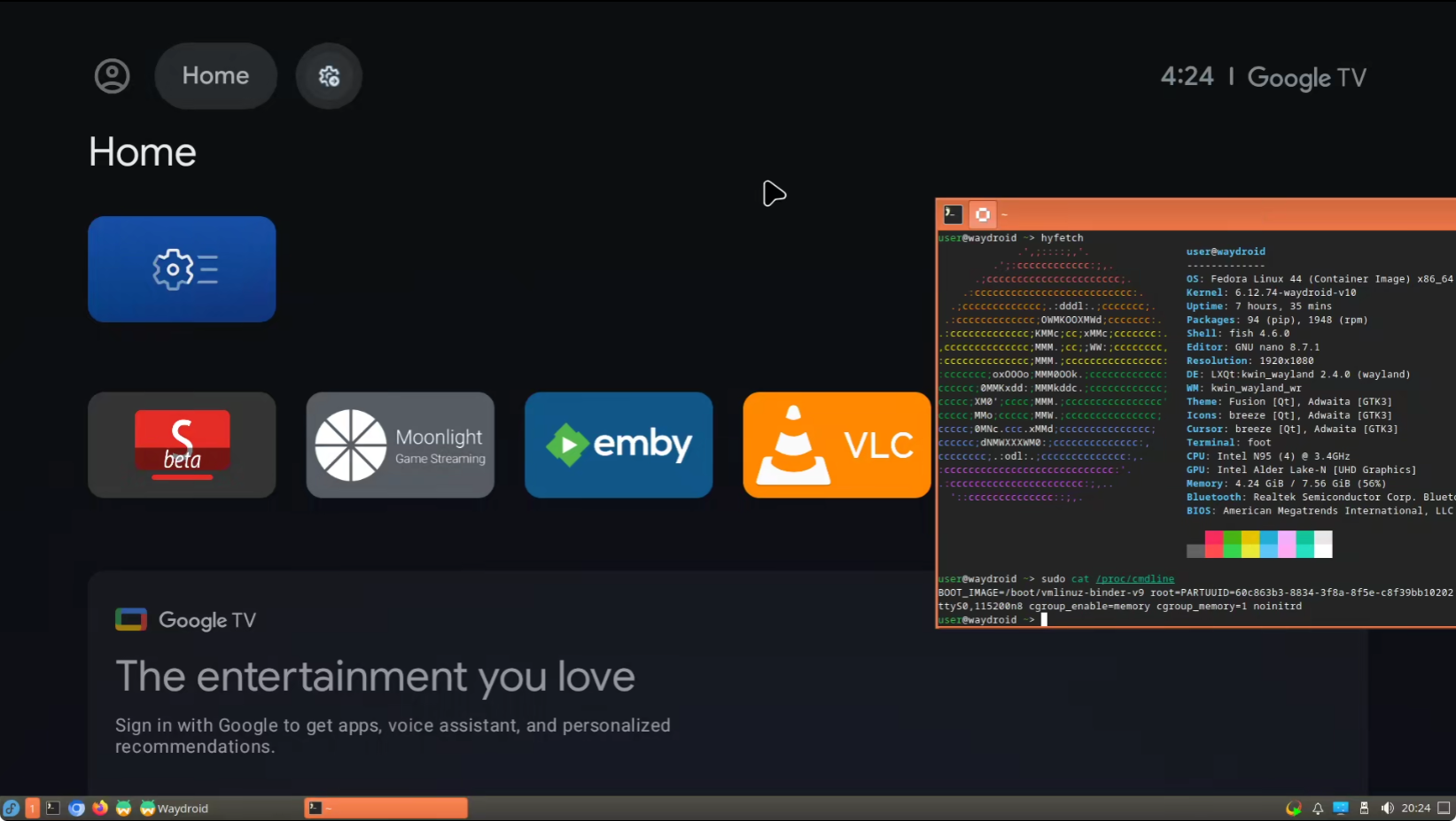

cover

如何把 OpenWrt 软路由变成 Waydroid 电视盒子

🏷️ 技术/折腾/ 🕒 2026/05/23 👀 15 💖 0

  1. 0. 这是一个怎样的 Setup ?
  2. 0.5 部署前先看：最容易把路由器弄断网的坑
    1. 坑 1：不要一开始就给 Fedora LXC /sys:rw 和桥接网卡
    2. 坑 2：不要用 lxc.net.0.type = none 共享 OpenWrt 宿主网络
    3. 坑 3：OpenWrt LXC 的 common.conf 可能触发 cgroup2 BPF 设备过滤
    4. 坑 4：Waydroid 内层 Android LXC 需要可写 cgroup2 子树
    5. 坑 5：OpenWrt 的 /tmp 是 tmpfs，必须在 Android 层禁用蓝牙
  3. 1. 变量约定
  4. 2. 整体部署流程
  5. 3. OpenWrt 宿主内核准备
    1. 3.1 必要能力
    2. 3.1.1 binderfs 挂载和检查
    3. 3.2 OpenWrt 内核配置
    4. 3.3 重要坑：OpenWrt 的 DMA-BUF debloat patch
    5. 3.4 构建内核
    6. 3.5 部署内核，并修改 GRUB 配置
      1. 3.5.1 准备部署包
      2. 3.5.2 复制 kernel 和 modules 到 OpenWrt
      3. 3.5.3 不要覆盖原始 OpenWrt 启动项
      4. 3.5.4 编辑 /boot/grub/grub.cfg
      5. 3.5.5 重启前检查
      6. 3.5.6 重启并验证
    7. 3.6 OpenWrt 宿主运行时前置检查：LXC 工具、GPU 固件和设备节点
      1. 3.6.1 LXC 工具和容器存放目录
      2. 3.6.2 GPU firmware 不要漏：OpenWrt 通常没有完整 firmware
        1. 从 Fedora LXC 复制 GPU firmware 到 OpenWrt
      3. 3.6.3 loop、uinput、input、snd 设备
  6. 4. 创建外层 Fedora 44 LXC
    1. 4.1 rootfs 创建说明
    2. 4.2 外层 LXC 配置：分两阶段写，先安全初始化，再正式运行
      1. 阶段 A：首次启动安全配置
      2. 阶段 B：正式运行配置
    3. 4.3 验证外层容器设备
    4. 4.4 给 Fedora 一个最小可用网络：不用 NetworkManager/networkd
  7. 5. Fedora LXC 内安装基础软件
  8. 6. 安装 upstream Waydroid / libgbinder / gbinder-python
  9. 7. 安装 WayDroid-ATV 镜像
    1. 7.1 版本选择：新版 A16 vs 旧版 A13
    2. 7.2 方法一：用 waydroid init 接 WayDroid-ATV OTA server（推荐）
    3. 7.3 方法二：手动下载 zip 并安装
    4. 7.4 全新初始化时的清理边界
    5. 7.5 配置 Waydroid 使用正确协议和镜像目录
    6. 7.6 初始化后立刻禁用 Android 蓝牙
  10. 8. 配置 Fedora 图形会话：systemd user + LXQt + KWin
    1. 8.1 创建桌面用户，并加入图形/音频/输入需要的 groups
    2. 8.2 写入 waydroid-full-lxqt.service
    3. 8.3 Waydroid UI 启动脚本
    4. 8.4 总启动脚本
  11. 9. 配置桥接网络
    1. 9.1 Fedora 内 bridge setup 脚本
    2. 9.2 systemd 服务
    3. 9.3 修改 Waydroid inner LXC 网络模板
  12. 10. Waydroid 内层 LXC：config_nodes、cgroup2 子树和 cgroup:rw
    1. 10.1 自动生成的 config_nodes：不要漏 DMA-BUF 和 binderfs
    2. 10.2 cgroup2 子树和 cgroup:rw
      1. 10.2.1 修改 Waydroid LXC config 模板
      2. 10.2.2 写入 pre-start delegation 脚本
      3. 10.2.3 验证 cgroup 子树
      4. 10.2.4 lmkd 要使用 cgroup2 / PSI 策略
  13. 11. 启动
    1. 11.1 OpenWrt 启动外层 Fedora
    2. 11.2 Fedora 内启动 Waydroid 和桌面会话
    3. 11.3 如果 waydroid-autostart.service 和 sunshine-wayland.service 是 inactive
  14. 12. 验证
    1. 12.1 宿主验证
    2. 12.2 Fedora 验证
    3. 12.3 Android 验证
  15. 13. Bonus：Android media / Codec2 / VAAPI / P010 支持（可选）
    1. 13.1 默认镜像能启动，不等于 Main10/P010 完整
    2. 13.2 如果你有 Android 源码树
    3. 13.3 部署到 vendor overlay
    4. 13.4 期望属性
  16. 13.5 Bonus 验证：视频播放验证（可选）
    1. 13.5.1 推荐测试方式
    2. 13.5.2 已观察到的结论边界
  17. 14. 可选：OpenWrt 4G swap
  18. 14.5 最容易漏的部署细节复盘
  19. 15. 常见问题
    1. 15.0 OpenWrt /tmp 被写满或内存上涨
    2. 15.1 waydroid status 显示 IP UNKNOWN
    3. 15.2 Android 提示 Missing DMA-BUF support
    4. 15.3 waydroidplatform 不通或 waydroid app list 卡住
    5. 15.4 Waydroid inner LXC 因 AppArmor 配置失败
    6. 15.5 lxc.hook.post-stop = /dev/null 导致 status 126
    7. 15.6 Android 早期日志出现 /dev/hw_random 缺失
    8. 15.7 NetworkManager / systemd-networkd 抢网络
  20. 16. 最小检查清单
  21. 17. 不建议做的事
  22. 18. Debug 指引

家里没有多余的电视盒子了，电视的性能也不是很好，怎么办呢？刚好软路由上有个 HDMI，于是...
向您介绍：LineageOS in LXC(Waydroid) on Fedora in LXC on OpenWrt，无须虚拟化，直接跑在 OpenWrt 的 kernel 和 sysfs 上的 Android！
断断续续折腾了5天，烧掉了$200+的偷啃，终于和一大坨Agent一起把这玩意给搞出来啦。其实基础安装，包括编译调试 OpenWrt 内核在内也就花了两天，后面的时间都是修视频硬件解码，给上游 Waydroid-ATV 提 pr 啥的。

此次部署涉及编译 OpenWrt 内核，编译 Android Vendor，编译 ffmpeg 组件，编译 Waydroid 上游组件等，还有一大堆的配置文件测试，没有 AI 的协助是绝对做不到的（传统人力可能得要一个人一个月的时间？特别感谢凌莞宝给的偷啃！）。整理出了一大堆文档，索性把这篇教程也让 Agent 来写啦，希望你能看懂。建议扔给你的AI来部署，我们已经把坑替你踩好了。

整理日期：2026-05-23
适用目标：在一台 OpenWrt x86_64 主机上，通过“OpenWrt 宿主 + Fedora LXC + Waydroid Android LXC”的三层结构运行 Waydroid ATV，并启用 Intel iGPU、DMA-BUF、桥接网络、KWin/LXQt 图形会话和 Android Codec2/VAAPI 视频解码。

本文来自我们已经跑通的 OpenWrt/Fedora/Waydroid 实机部署记录。为了给其他人复用，文中不使用 openwrt.lan、固定内网地址、固定用户目录作为硬要求，而是改成变量。你可以按自己的机器替换。

0. 这是一个怎样的 Setup ?

把 Android TV 放进 Waydroid 的 Android LXC，再把 Waydroid 放进一个 Fedora privileged LXC，最底下仍然使用 OpenWrt 宿主的 Linux kernel 和硬件设备。

整体结构是这样：

OpenWrt x86_64 宿主
└── Fedora 44 privileged LXC
    └── Waydroid Android LXC / WayDroid-ATV

它不是传统虚拟机，也不是在 Docker 里硬塞 Android。Android 这一层会直接使用宿主内核提供的 binder、cgroup、DMA-BUF、DRM render node、input、audio 等能力；Fedora 这一层负责提供更完整、对 Waydroid 更友好的 userspace。

三层各自负责的事情大概是：

第一层：OpenWrt 宿主

  • 跑真正的 Linux kernel。
  • 提供 Waydroid 需要的内核能力，例如 binder/binderfs、cgroup2、DMA-BUF heap。
  • 提供 GPU/DRM 设备，例如 /dev/dri/renderD128。
  • 提供输入、声音等设备，例如 /dev/input、/dev/uinput、/dev/snd。
  • 准备 GPU firmware。OpenWrt 通常没有完整 firmware，这一步后面会单独写。
  • 提供外层 Fedora LXC 使用的桥接网络，例如接到 OpenWrt 的 br-lan。

第二层：Fedora privileged LXC

  • 运行 systemd、Waydroid、LXC、KWin Wayland、LXQt 等组件。
  • 提供 Wayland 图形会话，让 Waydroid 的 Android 画面有地方显示。
  • 提供 libgbinder、Waydroid helper、Mesa/VAAPI 等 Linux userspace 组件。
  • 管理普通用户会话，例如本文使用的 user 用户，以及它所属的 video、audio、input、render、seat 等组。
  • 作为 Android 内层 LXC 的父环境，负责把必要设备、cgroup 子树和 binder 节点交给 Waydroid。

第三层：Waydroid Android LXC / WayDroid-ATV

  • 运行 Android TV，也就是 LineageOS / WayDroid-ATV。
  • 使用 binder、hwbinder、vndbinder 完成 Android IPC。
  • 使用 /dev/dma_heap/system 和 DRM render node 参与图形缓冲区分配、渲染和显示。
  • 通过桥接网络获得一个和 LAN 同网段的地址。
  • 后面可选启用 Android Codec2 / VAAPI / P010 等视频解码能力。

基础部署目标很朴素：先把 Android TV 桌面跑起来，让网络、显示、输入、声音都能工作。至于视频硬解、Codec2、VAAPI、P010 这些内容，本文会放到后面的 Bonus 部分；它们很有价值，但不应该挡在第一次跑通前面。

本文后续命令会默认使用这几个名字，你可以按自己的机器替换：

外层 Fedora LXC 名称：waydroid
外层 Fedora 普通用户：user
外层 Fedora 图形会话：systemd user session + LXQt Wayland + KWin Wayland
Android 镜像：WayDroid-ATV Android 16 / Lineage 23.0 / waydroid_tv_x86_64

0.5 部署前先看：最容易把路由器弄断网的坑

请先看这一节，再动 LXC 配置。我们早期踩过的最大坑不是 Waydroid 本身，而是外层 Fedora LXC 里 systemd-networkd / systemd-udevd 配合可写 /sys 后，可能会改动网络设备状态或尝试按 Fedora 规则重命名网卡。

坑 1：不要一开始就给 Fedora LXC /sys:rw 和桥接网卡

建议第一次启动 Fedora LXC 时先用安全配置：

# 第一次启动只用于进容器做系统服务屏蔽，不要先桥接到 LAN
lxc.net.0.type = empty

# 第一次启动保留 /sys 只读
lxc.mount.auto = proc:mixed sys:ro cgroup:mixed

这样做的目的很具体：

  • Fedora 容器第一次启动时，即使 systemd-networkd 或 systemd-udevd 自动运行，也不容易改 OpenWrt 宿主的网卡状态。
  • empty 网络命名空间不会共享 OpenWrt 宿主网络，也不会立刻桥接到 br-lan。
  • /sys:ro 可以降低容器内 udev 写 sysfs、改设备状态、触发网卡重命名的风险。

第一次启动后，进入 Fedora 容器：

lxc-start -n waydroid
lxc-attach -n waydroid -- /bin/bash

在 Fedora 容器内先屏蔽这些服务：

systemctl mask systemd-networkd.service systemd-networkd.socket systemd-networkd-wait-online.service 2>/dev/null || true
systemctl disable --now systemd-networkd.service systemd-networkd.socket systemd-networkd-wait-online.service 2>/dev/null || true

systemctl mask systemd-resolved.service firewalld.service NetworkManager.service wpa_supplicant.service 2>/dev/null || true
systemctl disable --now systemd-resolved.service firewalld.service NetworkManager.service wpa_supplicant.service 2>/dev/null || true

再处理 udev 的网卡自动重命名。建议至少写入一个 “保持内核原名” 的 .link 文件，并屏蔽默认 link 规则：

mkdir -p /etc/systemd/network
cat > /etc/systemd/network/10-keep-kernel-ifnames.link <<'EOF'
[Match]
OriginalName=*

[Link]
NamePolicy=keep
MACAddressPolicy=none
EOF

ln -sfn /dev/null /etc/systemd/network/99-default.link

如果你的目标是最保守的路由器环境，可以先屏蔽 systemd-udevd，等确认不会重命名网卡之后，再按图形会话需要决定是否恢复 udev 数据库：

systemctl mask systemd-udevd.service systemd-udevd-control.socket systemd-udevd-kernel.socket 2>/dev/null || true
systemctl disable --now systemd-udevd.service systemd-udevd-control.socket systemd-udevd-kernel.socket 2>/dev/null || true

注意边界：KWin/Weston/libinput/libudev 有时需要 udev 数据库来识别 DRM 和输入设备。如果后面图形会话缺 udev tags，可以在确认网卡不会被重命名后，再有控制地恢复 udev，并只触发需要的设备，例如 DRM/input。不要在 /sys:rw、网络还没保护好的阶段直接让 udev 全量扫描。

完成上面步骤后，退出 Fedora，停止外层 LXC：

exit
lxc-stop -n waydroid

然后再把外层 LXC 改成正式运行配置：

lxc.net.0.type = veth
lxc.net.0.veth.pair = lxc-waydroid
lxc.net.0.link = br-lan
lxc.net.0.flags = up
lxc.net.0.hwaddr = 00:16:3e:59:af:02

lxc.mount.auto = proc:mixed sys:rw cgroup:mixed

这一步顺序很重要：先在容器内禁用 networkd / 自动网卡重命名，再给桥接网络和 /sys:rw。

坑 2：不要用 lxc.net.0.type = none 共享 OpenWrt 宿主网络

我们早期试过 lxc.net.0.type = none。这个设置会让 Fedora 容器共享 OpenWrt 宿主网络命名空间。结果是 Fedora 里的网络管理服务有机会直接影响 OpenWrt 宿主网卡，路由器可能失联。

安全选择是：

  • 首次保护阶段用 empty。
  • 正式运行阶段用 veth 接 OpenWrt 的 br-lan。
  • 不要用 none。

坑 3：OpenWrt LXC 的 common.conf 可能触发 cgroup2 BPF 设备过滤

OpenWrt 的 LXC common.conf 里可能有：

lxc.cgroup2.devices.deny = a

这会让 LXC 尝试加载 cgroup2 device BPF 程序。有些 OpenWrt 内核没有对应 BPF 支持，启动会失败，日志类似：

Failed to load bpf program
Failed to setup cgroup2 device controller limits

我们验证过的处理方式是：外层 Fedora LXC 不 include common.conf，自己写最小配置，并且不要写 cgroup2 device deny 规则。当前方案依赖 privileged LXC 和明确的设备 bind mount。

坑 4：Waydroid 内层 Android LXC 需要可写 cgroup2 子树

这是另一个非常关键的坑。Waydroid 内层 LXC 不是普通进程，它还要在 Android 里让 init / libprocessgroup / lmkd 创建和管理 cgroup。

如果内层 LXC 只有：

lxc.mount.auto = cgroup:ro sys:ro proc

可能出现这些现象：

libprocessgroup: Failed to make and chown /sys/fs/cgroup/uid_1000: Read-only file system
libprocessgroup: Failed to open /dev/cpuset/foreground/tasks: No such file or directory
lmkd: Old kill strategy can only be used with v1 cgroup hierarchy
critical process 'lmkd' exited ... before boot completed
Android 容器启动几秒后退出

我们日志里确认过的关键要求是：Waydroid 内层 Android LXC 必须运行在明确的 cgroup2 子树中，并且 Android 看到的 cgroup 挂载必须是可写的，也就是给内层 LXC cgroup:rw：

lxc.mount.auto = cgroup:rw sys:ro proc

lxc.cgroup.dir.container = waydroid-android
lxc.cgroup.dir.monitor = waydroid-android-monitor
lxc.cgroup.dir.monitor.pivot = waydroid-android-monitor-pivot
lxc.cgroup.dir.container.inner = payload
lxc.hook.pre-start = /var/lib/waydroid/lxc/waydroid/waydroid-cgroup2-delegate.sh

waydroid-cgroup2-delegate.sh 的作用是打开 /sys/fs/cgroup 的可用 controllers，并让 LXC 在 waydroid-android/payload 这个 leaf 里运行 Android。这样 Android 可以在自己的 cgroup 子树下面创建 uid_* / pid_* 子目录。

这不是为了“美化日志”，而是 Android 进程管理需要的运行条件。后文会给出完整脚本。

坑 5：OpenWrt 的 /tmp 是 tmpfs，必须在 Android 层禁用蓝牙

OpenWrt 的 /tmp 通常是 tmpfs，也就是占用内存。Waydroid / Android 启动失败、服务反复崩溃或 logcat 长时间写入 /tmp 时，可能直接吃掉路由器内存。

我们遇到的一个具体风险是：Waydroid-ATV 的蓝牙栈在当前环境里不可靠，蓝牙相关服务可能反复崩溃并刷日志。如果日志写到 OpenWrt/Fedora 的 tmpfs，内存会被慢慢吃满，最后可能导致路由器重启。

部署时请明确做两件事：

  1. 不要把长时间日志写到 OpenWrt /tmp。 长日志请写到持久存储，例如构建机本地目录、外接磁盘，或 OpenWrt rootfs 上确认不是 tmpfs 的目录。
  2. 在 Android 层禁用蓝牙。 不要通过加载 OpenWrt Bluetooth 模块来“修蓝牙”。我们之前的记录里，Bluetooth kernel 模块尝试导致过 boot loop 风险。

Android 启动后执行：

waydroid shell -- sh -c '
setprop persist.bluetooth.disabled true
settings put global bluetooth_on 0
settings put global ble_scan_always_enabled 0
cmd bluetooth_manager disable 2>/dev/null || true
pm disable-user --user 0 com.android.bluetooth 2>/dev/null || true
pm disable com.android.bluetooth 2>/dev/null || true
'

验证：

waydroid shell -- sh -c '
getprop persist.bluetooth.disabled
cmd package list packages -d | grep -i bluetooth || true
service list | grep -i bluetooth || true
'

期望至少看到：

persist.bluetooth.disabled=true
package:com.android.bluetooth

service list 里可能仍有 bluetooth_manager binder service，某些 vendor bluetooth service 也可能存在；关键是 Android framework 层的 com.android.bluetooth 已被禁用，蓝牙不再作为可用功能反复启动。

1. 变量约定

请先把这些变量换成你自己的环境。

# OpenWrt 宿主
OPENWRT_HOST="你的OpenWrt主机名或IP"

# 外层 Fedora LXC
FEDORA_LXC_NAME="waydroid"
FEDORA_ROOTFS="/srv/lxc/waydroid/rootfs"
FEDORA_LXC_CONFIG="/srv/lxc/waydroid/config"
FEDORA_USER="user"
FEDORA_UID="1000"

# OpenWrt LAN
OPENWRT_LAN_BRIDGE="br-lan"
OPENWRT_LAN_GATEWAY="192.168.1.1"
FEDORA_LAN_ADDR="192.168.1.237/24"      # 示例，按你的 LAN 改
ANDROID_LAN_ADDR="由 DHCP 分配"          # 不建议硬编码

# Waydroid 镜像存放位置，位于 Fedora LXC 内
WAYDROID_IMAGE_DIR="/etc/waydroid-extra/images"

# 本地 Android 源码树。如果你只使用现成镜像和产物，可以跳过源码构建章节。
ANDROID_SRC="/path/to/android-waydroid-atv23"

后文命令如果写死了 /srv/lxc/waydroid、user、192.168.1.1，请按这里的变量替换。

2. 整体部署流程

建议按这个顺序做：

  1. 准备 OpenWrt 内核：binder、binderfs、cgroup、PSI、DMA-BUF heaps。
  2. 创建外层 Fedora 44 privileged LXC，并透传设备。
  3. 在 Fedora LXC 中安装基础软件、Waydroid userspace、libgbinder、gbinder-python。
  4. 如果 OpenWrt 缺 GPU firmware，从 Fedora/Linux 的 firmware 包复制对应 firmware 到 OpenWrt，再重启验证 GPU 驱动。
  5. 安装 WayDroid-ATV Android 16 镜像。
  6. 配置 Fedora 图形会话：systemd user session + LXQt Wayland + KWin。
  7. 配置网络：外层 Fedora 和内层 Android 桥接到 OpenWrt LAN。
  8. 配置 Waydroid 内层 LXC 的 config_nodes 和 cgroup2 子树。
  9. 启动并验证三层状态。
  10. 可选 Bonus：需要视频硬解调优时，再部署 Android media / Codec2 / VAAPI / P010 支持，并用 Android 播放器看日志验证。

3. OpenWrt 宿主内核准备

3.1 必要能力

OpenWrt 宿主必须提供：

Android binder / binderfs
cgroup / cgroup v1 compatibility pieces used by this setup
PSI
DMA-BUF core
DMA-BUF system heap
UDMABUF
DRM render node, usually /dev/dri/renderD128

部署后必须能看到：

ls -ld /dev/dri /dev/dma_heap /dev/dma_heap/system 2>/dev/null || true
grep -E 'dma_heap|udmabuf' /proc/misc /proc/devices 2>/dev/null || true

期望至少有：

/dev/dri
/dev/dma_heap
/dev/dma_heap/system
/proc/devices 里有 dma_heap
/proc/misc 里有 udmabuf

如果 /dev/dma_heap/system 不存在，不要去改 Android XML、Magisk 模块、build.prop 来隐藏提示。正确方向是修 OpenWrt 内核。

3.1.1 binderfs 挂载和检查

Waydroid 需要 binder、hwbinder、vndbinder。常见位置是：

/dev/binderfs/binder
/dev/binderfs/hwbinder
/dev/binderfs/vndbinder

OpenWrt 宿主要先具备 binder / binderfs 内核能力。可以检查：

grep -E 'binder' /proc/filesystems /proc/misc /proc/devices 2>/dev/null || true
ls -ld /dev/binderfs 2>/dev/null || true
ls -l /dev/binderfs/binder-control /dev/binderfs/binder /dev/binderfs/hwbinder /dev/binderfs/vndbinder 2>/dev/null || true
mount | grep binder || true

如果 /dev/binderfs 不存在，但内核已经启用了 CONFIG_ANDROID_BINDERFS=y，可以手动挂载做诊断：

mkdir -p /dev/binderfs
mount -t binder binder /dev/binderfs 2>/dev/null || true
ls -l /dev/binderfs 2>/dev/null || true

如果挂载后只有 binder-control，没有 binder、hwbinder、vndbinder，新版 Waydroid 的 driver helper 通常会尝试通过 binder-control 创建节点，并把它们链接到 /dev/。

注意边界：OpenWrt 宿主需要有 binder/binderfs 内核能力，但不一定要长期把 binderfs 挂在宿主 /dev/binderfs。我们当前远程环境里，外层 LXC 配置没有显式 bind /dev/binderfs，Fedora 容器内仍然由 Waydroid helper 建出了：

/dev/binderfs/binder
/dev/binderfs/hwbinder
/dev/binderfs/vndbinder
/dev/binder -> /dev/binderfs/binder
/dev/hwbinder -> /dev/binderfs/hwbinder
/dev/vndbinder -> /dev/binderfs/vndbinder

所以最终请至少确认 Fedora 外层容器里能看到这些设备：

lxc-attach -n waydroid -- /bin/bash -lc 'ls -l /dev/binderfs/binder /dev/binderfs/hwbinder /dev/binderfs/vndbinder /dev/binder /dev/hwbinder /dev/vndbinder 2>/dev/null || true'

如果 Fedora 里没有 /dev/binderfs，请先看 Waydroid container 日志。可以选择让 Waydroid helper 在 Fedora 里挂载 binderfs，也可以在 OpenWrt 宿主挂载后通过第 4.2 节的 optional bind mount 传进 Fedora。不要把“OpenWrt 宿主当前没挂 /dev/binderfs”单独当成失败；关键是 Fedora 和内层 Android 最终能访问 binder/hwbinder/vndbinder。

3.2 OpenWrt 内核配置

在 OpenWrt source tree 中，x86 通用配置类似：

target/linux/x86/config-6.12
target/linux/x86/64/config-6.12

我们验证过的关键配置如下。

target/linux/x86/config-6.12：

CONFIG_ANDROID=y
CONFIG_ANDROID_BINDER_IPC=y
CONFIG_ANDROID_BINDERFS=y
CONFIG_ANDROID_BINDER_DEVICES="binder,hwbinder,vndbinder"
CONFIG_PSI=y
CONFIG_MEMCG_V1=y
CONFIG_CPUSETS_V1=y
CONFIG_CGROUP_FREEZER=y
CONFIG_CGROUP_DEVICE=y
CONFIG_CGROUP_NET_PRIO=y
CONFIG_CGROUP_PERF=y

target/linux/x86/64/config-6.12：

CONFIG_DMA_SHARED_BUFFER=y
CONFIG_DMABUF_HEAPS=y
CONFIG_DMABUF_HEAPS_SYSTEM=y
CONFIG_UDMABUF=y
CONFIG_IA32_EMULATION=y

如果你的 OpenWrt kernel 版本不是 6.12，请按对应版本的 config 文件修改。本文只验证过 6.12 系列。

3.3 重要坑：OpenWrt 的 DMA-BUF debloat patch

OpenWrt 有一个 patch 可能影响 DMA-BUF heaps：

target/linux/generic/hack-6.12/904-debloat_dma_buf.patch

我们遇到过这样的情况：

  • 内核配置已经有 CONFIG_DMABUF_HEAPS_SYSTEM=y。
  • 但是 /dev/dma_heap/system 仍然没有出现。
  • 追查后发现 system_heap.o 没有链接进最终内核。
  • 原因是这个 patch 改写了 drivers/dma-buf/heaps/Makefile。

验证通过的处理方式是：保留 OpenWrt 对 DMA_SHARED_BUFFER 的模块化改动，但不要改写：

drivers/dma-buf/heaps/Makefile

也就是说，904-debloat_dma_buf.patch 里不应再包含类似这一段：

---- a/drivers/dma-buf/heaps/Makefile
-+++ b/drivers/dma-buf/heaps/Makefile
-@@ -1,3 +1,3 @@
- # SPDX-License-Identifier: GPL-2.0
--obj-$(CONFIG_DMABUF_HEAPS_SYSTEM) += system_heap.o
--obj-$(CONFIG_DMABUF_HEAPS_CMA)    += cma_heap.o
-+dma-buf-objs-$(CONFIG_DMABUF_HEAPS_SYSTEM) += system_heap.o
-+dma-buf-objs-$(CONFIG_DMABUF_HEAPS_CMA)    += cma_heap.o

修改后重新编译内核，再确认 /dev/dma_heap/system。

3.4 构建内核

示例命令：

cd /path/to/openwrt-source
make target/linux/clean
make -j"$(nproc)" target/linux/compile V=s

我们为了避免和系统原模块目录混用，给 Waydroid 内核使用过单独 release 名称，例如：

6.12.74-waydroid-v10

这需要 OpenWrt build system 额外支持 WAYDROID_KERNEL_RELEASE。如果你没有做这个本地改动，就不要直接照抄这个变量。核心原则是：

运行中的 uname -r 必须和 /lib/modules/<uname -r> 匹配。

3.5 部署内核，并修改 GRUB 配置

这一节以常见 OpenWrt x86_64 安装为例。我们验证过的机器是：

/boot 是单独 vfat 分区
GRUB 配置文件：/boot/grub/grub.cfg
内核文件：/boot/vmlinuz 或 /boot/vmlinuz-自定义名字
模块目录：/lib/modules/<uname -r>

你的机器可能略有不同。请先确认：

mount | grep ' /boot '
ls -lah /boot /boot/grub 2>/dev/null || true
sed -n '1,220p' /boot/grub/grub.cfg 2>/dev/null || true
cat /proc/cmdline

如果 GRUB 配置不在 /boot/grub/grub.cfg，请按你机器实际文件改。下面以 /boot/grub/grub.cfg 为例。

3.5.1 准备部署包

假设你已经在 OpenWrt build tree 编译出：

vmlinuz-waydroid
/lib/modules/<WAYDROID_KERNEL_RELEASE>/

推荐给 Waydroid 内核一个明确名字，例如：

WAYDROID_KERNEL_RELEASE=6.12.74-waydroid-v10
/boot/vmlinuz-waydroid-v10
/lib/modules/6.12.74-waydroid-v10/

核心原则：

GRUB 启动的 kernel 文件、uname -r、/lib/modules/<uname -r> 必须互相匹配。

3.5.2 复制 kernel 和 modules 到 OpenWrt

在 OpenWrt 上先备份：

TS=$(date +%Y%m%d-%H%M%S)
mkdir -p /root/kernel-backup-$TS
cp -a /boot/grub/grub.cfg /root/kernel-backup-$TS/grub.cfg 2>/dev/null || true
cp -a /boot/vmlinuz /root/kernel-backup-$TS/vmlinuz.original 2>/dev/null || true

如果你用 scp 从构建机传文件，示例：

# 在构建机执行，按你的实际文件位置替换
scp /path/to/vmlinuz-waydroid-v10 root@<OPENWRT_HOST>:/boot/vmlinuz-waydroid-v10
scp -r /path/to/lib/modules/6.12.74-waydroid-v10 root@<OPENWRT_HOST>:/lib/modules/

在 OpenWrt 上确认：

ls -lah /boot/vmlinuz-waydroid-v10
ls -ld /lib/modules/6.12.74-waydroid-v10

3.5.3 不要覆盖原始 OpenWrt 启动项

不要直接把原来的 menuentry "OpenWrt" 改没。推荐做法是新增一个 OpenWrt-Waydroid 启动项，并保留原始 OpenWrt 和 OpenWrt (failsafe)。

先取当前 root 参数。最稳妥的方法是看现有 grub.cfg 里的 root=...：

grep -o 'root=[^ ]*' /boot/grub/grub.cfg | head -1

也可以看当前内核命令行：

cat /proc/cmdline

常见形式类似：

root=PARTUUID=xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx

3.5.4 编辑 /boot/grub/grub.cfg

示例 GRUB 配置：

serial --unit=0 --speed=115200 --word=8 --parity=no --stop=1 --rtscts=off
terminal_input console serial; terminal_output console serial

set default="0"
set timeout="3"
search -l kernel -s root

menuentry "OpenWrt-Waydroid" {
        linux /boot/vmlinuz-waydroid-v10 root=PARTUUID=替换成你的ROOT_PARTUUID rootwait console=tty1 console=ttyS0,115200n8 noinitrd
}

menuentry "OpenWrt-original" {
        linux /boot/vmlinuz root=PARTUUID=替换成你的ROOT_PARTUUID rootwait console=tty1 console=ttyS0,115200n8 noinitrd
}

menuentry "OpenWrt-original-failsafe" {
        linux /boot/vmlinuz failsafe=true root=PARTUUID=替换成你的ROOT_PARTUUID rootwait console=tty1 console=ttyS0,115200n8 noinitrd
}

注意：

  • search -l kernel -s root 是我们实机上的 OpenWrt x86 GRUB 写法。它依赖 /boot 分区 label 是 kernel。如果你的 /boot 分区 label 不同，请按原始 grub.cfg 保留原来的 search 行。
  • root=PARTUUID=... 请从原始 grub.cfg 复制，不要猜。
  • set timeout="3" 比 1 更适合调试，给你一点时间在串口/显示器上选择回退项。
  • cgroup_enable=memory cgroup_memory=1 在我们后来的 6.12 / cgroup2 环境里不是关键项，内核还会提示 unknown kernel command line parameters。通用教程不建议新增它们。若你原配置已有，先不要随意删除；但新 Waydroid entry 可以不加。

可以用脚本方式追加 entry，但手工编辑前请备份：

cp -a /boot/grub/grub.cfg /boot/grub/grub.cfg.pre-waydroid-$(date +%Y%m%d-%H%M%S)
vi /boot/grub/grub.cfg
sync

3.5.5 重启前检查

重启前确认：

ls -lah /boot/vmlinuz-waydroid-v10
ls -ld /lib/modules/6.12.74-waydroid-v10
grep -nA8 -B2 'OpenWrt-Waydroid' /boot/grub/grub.cfg
sync

如果是远程路由器，请确保你有回退手段：

  • 串口
  • HDMI + 键盘
  • IPMI / 远程 KVM
  • 或确认 GRUB 保留原始启动项且 timeout 足够选择

不要在没有回退手段时盲目改默认启动项。

3.5.6 重启并验证

重启：

reboot

回来后验证：

uname -r
ls -ld /lib/modules/$(uname -r)
ls -ld /dev/dri /dev/dma_heap /dev/dma_heap/system 2>/dev/null || true
grep -E 'dma_heap|udmabuf' /proc/misc /proc/devices 2>/dev/null || true
cat /proc/cmdline

期望：

uname -r = 你的 WAYDROID_KERNEL_RELEASE
/lib/modules/$(uname -r) 存在
/dev/dri 存在
/dev/dma_heap/system 存在

注意：/proc/cmdline 里的 BOOT_IMAGE=/boot/xxx 只是 GRUB 加载的文件名。远程实机里曾出现过文件名还像旧名字、但 uname -r 已经是新 release 的情况。判断是否部署成功，请优先看 uname -r、/lib/modules/$(uname -r)、/dev/dma_heap/system、GPU firmware/DRM 初始化日志，不要只靠 kernel 文件名。

如果启动失败，请从 GRUB 选择原始 OpenWrt-original 或 failsafe 项回退，再检查：

  • kernel 文件名是否写错
  • root=PARTUUID=... 是否复制错
  • /lib/modules/<uname -r> 是否缺失
  • OpenWrt DMA-BUF patch 是否导致 /dev/dma_heap/system 没出现

3.6 OpenWrt 宿主运行时前置检查：LXC 工具、GPU 固件和设备节点

内核启动后，请先把这些运行时前置项查完，再创建 Fedora LXC。它们不是 Android 配置问题，漏掉时后面会表现成 KWin、Waydroid 或镜像挂载失败。

3.6.1 LXC 工具和容器存放目录

确认 OpenWrt 上有 LXC 工具：

command -v lxc-start
command -v lxc-attach
command -v lxc-stop
command -v lxc-info

如果没有，请按你的 OpenWrt 包管理器安装。新 OpenWrt 可能是 apk，旧环境可能是 opkg。包名会随发行版变化，请用包搜索确认；我们记录里用过的方向是安装 LXC 主程序、模板和 start/attach/stop/info 这些命令。

本文示例把外层 Fedora LXC 放在：

/srv/lxc/waydroid

有些 OpenWrt 的 LXC 默认容器目录不是 /srv/lxc。如果你执行：

lxc-start -n waydroid

提示找不到容器，请不要改 rootfs。先显式指定 LXC 容器目录：

lxc-start -P /srv/lxc -n waydroid
lxc-attach -P /srv/lxc -n waydroid -- /bin/bash
lxc-info -P /srv/lxc -n waydroid
lxc-stop -P /srv/lxc -n waydroid

后文为了简洁，仍写成 lxc-start -n waydroid。如果你的机器需要 -P /srv/lxc，请所有外层 LXC 命令都加上它。

3.6.2 GPU firmware 不要漏：OpenWrt 通常没有完整 firmware

OpenWrt 系统通常不会自带完整的 GPU firmware。内核里有 DRM/GPU 驱动，不等于 GPU 可以正常初始化。这里不要只理解成 Intel i915；不同机器要按实际 GPU 和 dmesg 里请求的文件来处理。

常见例子：

Intel 核显：/lib/firmware/i915/...
AMD GPU：  /lib/firmware/amdgpu/...
其他 GPU：按内核日志里 request 的 firmware 文件名准备

我们这台实机是 Intel iGPU，所以后面的具体命令以 i915 为例。通用原则是：在 Fedora LXC 或另一台 Linux 机器里安装对应 firmware 包，把 GPU 驱动实际请求的 firmware 文件复制到 OpenWrt 宿主的 /lib/firmware/...，然后重启 OpenWrt 让 GPU 驱动重新初始化。

现场观察到的事实是：

Fedora LXC:
  linux-firmware-20260410-1.fc44.noarch
  intel-gpu-firmware-20260410-1.fc44.noarch
  /lib/firmware/i915/*.bin.xz

OpenWrt 宿主:
  /lib/firmware/i915/*.bin
  其中 tgl_guc_70.bin 是后来补进去的 firmware

我们早期遇到过 i915 GuC firmware 加载失败，GPU 被内核标记为 wedged。Fedora 里 Mesa/Iris 可能会报一个容易误导的错误：

Kernel is too old (4.16+ required) or unusable for Iris

当时宿主 dmesg 里的关键事实是类似：

i915 ... GuC firmware i915/tgl_guc_70.bin: fetch failed
i915 ... GuC initialization failed
i915 ... Failed to initialize GPU, declaring it wedged

所以部署时请检查 OpenWrt 宿主：

dmesg | grep -i -E 'drm|gpu|i915|amdgpu|nouveau|xe|guc|huc|dmc|firmware|wedged|reset' | tail -160
ls -lah /lib/firmware 2>/dev/null | head -80
ls -lah /lib/firmware/i915 /lib/firmware/amdgpu 2>/dev/null | head -120 || true
ls -ld /dev/dri /dev/dri/renderD128 2>/dev/null || true

如果看到 firmware 缺失、GPU wedged、GPU reset 失败，或 DRM render node 没有出现，请先补齐对应 GPU firmware，再重启 OpenWrt。不要先去改 Waydroid、Mesa 或 Android MediaCodec。

从 Fedora LXC 复制 GPU firmware 到 OpenWrt

如果你已经有 Fedora LXC，请先进入 Fedora 安装 firmware 包。Intel 机器可以安装：

# Fedora LXC 内，Intel 例子
dnf install -y linux-firmware intel-gpu-firmware
rpm -q linux-firmware intel-gpu-firmware
find /lib/firmware/i915 /usr/lib/firmware/i915 -maxdepth 1 -type f 2>/dev/null | grep -E 'guc|huc|dmc' | head -80

如果是 AMD 或其它 GPU，请安装 Fedora 中对应的 firmware 包，并按 dmesg 请求的目录复制，例如 amdgpu/。本文没有验证非 Intel GPU，不能把 i915 文件名照搬到其它硬件。

然后回到 OpenWrt 宿主，从 Fedora rootfs 复制并解压。下面命令假设 Fedora rootfs 是 /srv/lxc/waydroid/rootfs，并以 Intel i915 为例：

# OpenWrt 宿主执行，Intel i915 例子
FEDORA_ROOTFS=/srv/lxc/waydroid/rootfs
FW_SUBDIR=i915
mkdir -p /lib/firmware/$FW_SUBDIR

# 优先复制压缩的 Fedora firmware，并在 OpenWrt 上解压成内核会请求的 .bin 文件。
# BusyBox xz/unxz 不一定安装；如果没有 unxz，可以在 Fedora 里先解压后再复制。
for srcdir in "$FEDORA_ROOTFS/lib/firmware/$FW_SUBDIR" "$FEDORA_ROOTFS/usr/lib/firmware/$FW_SUBDIR"; do
  [ -d "$srcdir" ] || continue
  find "$srcdir" -maxdepth 1 -type f \( -name '*.bin.xz' -o -name '*.bin' \) -print | while read -r f; do
    base=$(basename "$f")
    case "$base" in
      *.bin.xz)
        out=/lib/firmware/$FW_SUBDIR/${base%.xz}
        if command -v unxz >/dev/null 2>&1; then
          unxz -c "$f" > "$out"
        elif command -v xz >/dev/null 2>&1; then
          xz -dc "$f" > "$out"
        else
          echo "missing xz/unxz, cannot decompress $f" >&2
        fi
        ;;
      *.bin)
        cp -f "$f" /lib/firmware/$FW_SUBDIR/
        ;;
    esac
  done
done

ls -lah /lib/firmware/$FW_SUBDIR | head -80
sync

如果你的 GPU 不是 Intel，请把 FW_SUBDIR=i915 换成你的 GPU firmware 目录，例如 FW_SUBDIR=amdgpu，并确认文件名和 dmesg 请求的一致。

如果 OpenWrt 没有 xz / unxz，也可以在 Fedora LXC 内先解压到临时目录，再从 OpenWrt 宿主复制解压后的 .bin。Intel 例子：

# Fedora LXC 内，Intel i915 例子
mkdir -p /root/gpu-fw-unpacked/i915
find /lib/firmware/i915 /usr/lib/firmware/i915 -maxdepth 1 -type f -name '*.bin.xz' 2>/dev/null | while read -r f; do
  xz -dc "$f" > /root/gpu-fw-unpacked/i915/$(basename "${f%.xz}")
done

# OpenWrt 宿主
mkdir -p /lib/firmware/i915
cp -f /srv/lxc/waydroid/rootfs/root/gpu-fw-unpacked/i915/*.bin /lib/firmware/i915/
sync

完成后重启 OpenWrt，让 GPU 驱动在启动时重新加载 firmware：

reboot

重启后看 dmesg。我们当前 Intel 实机上曾观察到类似这些成功事实：

i915 ... Finished loading DMC firmware i915/adlp_dmc.bin
i915 ... GT0: GuC firmware i915/tgl_guc_70.bin version 70.49.4
i915 ... GT0: GUC: submission enabled
i915 ... GT0: GUC: SLPC enabled
i915 ... GT0: GUC: RC enabled

注意边界：当前 Intel 实机日志里曾还有 tgl_huc.bin 获取失败，但 GuC 已启用，GPU 没有 wedged，Waydroid 图形和后续验证可以继续。其他 GPU 请以你的 dmesg 为准。

如果你的 Fedora LXC 还没创建，也可以先用另一台 Fedora/Linux 机器安装对应 firmware 包，把 GPU 驱动请求的 firmware 文件复制到 OpenWrt。关键不是来源必须是 Fedora LXC，而是 OpenWrt 宿主的 /lib/firmware/... 里要有 GPU 驱动实际请求的 firmware。

3.6.3 loop、uinput、input、snd 设备

Waydroid 镜像挂载需要 loop 设备；输入和音频需要 /dev/uinput、/dev/input、/dev/snd。请在 OpenWrt 宿主先检查：

ls -l /dev/loop-control /dev/loop0 2>/dev/null || true
ls -ld /dev/uinput /dev/input /dev/snd 2>/dev/null || true

如果缺 loop 设备，先加载或安装 OpenWrt 的 loop 内核模块：

modprobe loop 2>/dev/null || true
ls -l /dev/loop-control /dev/loop0 2>/dev/null || true

如果缺输入设备，检查 uinput、evdev、HID 相关模块：

modprobe uinput 2>/dev/null || true
modprobe evdev 2>/dev/null || true
ls -ld /dev/uinput /dev/input 2>/dev/null || true

如果需要 HDMI/声卡音频，检查 ALSA/HDA 相关模块：

modprobe snd-hda-intel 2>/dev/null || true
ls -ld /dev/snd 2>/dev/null || true

包名同样按你的 OpenWrt 包源搜索。我们记录里出现过的方向包括 kmod-loop、kmod-uinput、kmod-input-evdev、kmod-hid、kmod-usb-hid、kmod-sound-hda-intel、kmod-sound-hda-codec-hdmi。这些名字只作为搜索提示，不保证每个 OpenWrt 分支完全一致。

4. 创建外层 Fedora 44 LXC

4.1 rootfs 创建说明

我们的记录没有完整保存最初创建 Fedora 44 rootfs 的每一条命令。所以本文不把某个 rootfs 生成命令写成唯一答案。

如果你的 OpenWrt LXC download template 可用，通用做法通常类似下面这样。请先用 --list 确认模板里确实有 Fedora 44，再执行创建：

# 可选：查看 download template 支持的 Fedora 版本
lxc-create -n list-test -t download -- --list | grep -i fedora || true

# 示例：创建 Fedora 44 amd64 rootfs
lxc-create -P /srv/lxc -n waydroid -t download -- --dist fedora --release 44 --arch amd64

如果你的 OpenWrt 没有 lxc-create、没有 download template，或模板源不可用，请使用你现场可用的标准方式准备 Fedora 44 rootfs。最终只要放到类似：

/srv/lxc/waydroid/rootfs

最低要求：

架构：x86_64
发行版：Fedora 44
容器类型：privileged LXC
init：systemd
网络：有 eth0，可以接 OpenWrt br-lan

创建完成后，从 OpenWrt 进入 Fedora：

lxc-start -n waydroid
lxc-attach -n waydroid -- /bin/bash
cat /etc/fedora-release

期望：

Fedora release 44

4.2 外层 LXC 配置：分两阶段写，先安全初始化，再正式运行

请不要第一次启动就直接使用桥接网络和 /sys:rw。建议分两阶段。

阶段 A：首次启动安全配置

编辑 OpenWrt 上的：

/srv/lxc/waydroid/config

首次启动建议用这个最小安全配置：

lxc.arch = x86_64
lxc.rootfs.path = dir:/srv/lxc/waydroid/rootfs
lxc.uts.name = waydroid

lxc.tty.max = 2
lxc.pty.max = 1024

# 当前验证的是 privileged 容器。
lxc.seccomp.profile =
lxc.cap.drop =

# 首次启动不要桥接，不要共享宿主网络。
lxc.net.0.type = empty

# 首次启动保留 /sys 只读，先避免 Fedora udev/networkd 改动宿主网络设备。
lxc.mount.auto = proc:mixed sys:ro cgroup:mixed

# 设备透传可以先写好。
lxc.mount.entry = /dev/dri dev/dri none bind,create=dir 0 0
lxc.mount.entry = /dev/dma_heap dev/dma_heap none bind,create=dir,optional 0 0
lxc.mount.entry = /dev/uinput dev/uinput none bind,create=file 0 0
lxc.mount.entry = /dev/input dev/input none bind,create=dir 0 0
lxc.mount.entry = /dev/snd dev/snd none bind,create=dir 0 0
lxc.mount.entry = tmpfs dev/shm tmpfs create=dir,mode=01777,nosuid,nodev 0 0

# binderfs：可选。当前远程环境主要由 Fedora 内的 Waydroid helper 挂载/创建 binderfs。
# 如果你选择在 OpenWrt 宿主挂载 binderfs，也可以用这行 optional bind 传入 Fedora。
lxc.mount.entry = /dev/binderfs dev/binderfs none bind,create=dir,optional 0 0

# loop 设备：Waydroid 镜像挂载需要。
lxc.mount.entry = /dev/loop-control dev/loop-control none bind,create=file 0 0
lxc.mount.entry = /dev/loop0 dev/loop0 none bind,create=file 0 0
lxc.mount.entry = /dev/loop1 dev/loop1 none bind,create=file 0 0
lxc.mount.entry = /dev/loop2 dev/loop2 none bind,create=file 0 0
lxc.mount.entry = /dev/loop3 dev/loop3 none bind,create=file 0 0

# 给内层 Waydroid LXC 使用的辅助挂载点。
lxc.mount.entry = proc dev/.lxc/proc proc create=dir,optional 0 0
lxc.mount.entry = sys dev/.lxc/sys sysfs create=dir,optional 0 0

启动并进入容器：

lxc-start -n waydroid
lxc-attach -n waydroid -- /bin/bash

在 Fedora 里做三件事：

# 1. 禁用会接管网络的服务
systemctl mask systemd-networkd.service systemd-networkd.socket systemd-networkd-wait-online.service 2>/dev/null || true
systemctl disable --now systemd-networkd.service systemd-networkd.socket systemd-networkd-wait-online.service 2>/dev/null || true
systemctl mask systemd-resolved.service firewalld.service NetworkManager.service wpa_supplicant.service 2>/dev/null || true
systemctl disable --now systemd-resolved.service firewalld.service NetworkManager.service wpa_supplicant.service 2>/dev/null || true

# 2. 禁用网卡自动重命名
mkdir -p /etc/systemd/network
cat > /etc/systemd/network/10-keep-kernel-ifnames.link <<'EOF'
[Match]
OriginalName=*

[Link]
NamePolicy=keep
MACAddressPolicy=none
EOF
ln -sfn /dev/null /etc/systemd/network/99-default.link

# 3. 如果你要最保守，先屏蔽 udev。后面图形会话需要 udev 数据库时，再有控制地恢复。
systemctl mask systemd-udevd.service systemd-udevd-control.socket systemd-udevd-kernel.socket 2>/dev/null || true
systemctl disable --now systemd-udevd.service systemd-udevd-control.socket systemd-udevd-kernel.socket 2>/dev/null || true

退出并停止容器：

exit
lxc-stop -n waydroid

阶段 B：正式运行配置

完成阶段 A 后，再把外层 LXC 改成正式运行配置：

lxc.arch = x86_64
lxc.rootfs.path = dir:/srv/lxc/waydroid/rootfs
lxc.uts.name = waydroid

lxc.tty.max = 2
lxc.pty.max = 1024

lxc.seccomp.profile =
lxc.cap.drop =

# 正式运行：用 veth 接 OpenWrt 的 br-lan。不要用 none 共享宿主网络。
lxc.net.0.type = veth
lxc.net.0.veth.pair = lxc-waydroid
lxc.net.0.link = br-lan
lxc.net.0.flags = up
lxc.net.0.hwaddr = 00:16:3e:59:af:02

# 正式运行：Waydroid / nested LXC 需要可写 sysfs/cgroup 视图。
lxc.mount.auto = proc:mixed sys:rw cgroup:mixed

lxc.mount.entry = /dev/dri dev/dri none bind,create=dir 0 0
lxc.mount.entry = /dev/dma_heap dev/dma_heap none bind,create=dir,optional 0 0
lxc.mount.entry = /dev/uinput dev/uinput none bind,create=file 0 0
lxc.mount.entry = /dev/input dev/input none bind,create=dir 0 0
lxc.mount.entry = /dev/snd dev/snd none bind,create=dir 0 0
lxc.mount.entry = tmpfs dev/shm tmpfs create=dir,mode=01777,nosuid,nodev 0 0

# binderfs：可选。当前远程环境主要由 Fedora 内的 Waydroid helper 挂载/创建 binderfs。
# 如果你选择在 OpenWrt 宿主挂载 binderfs，也可以用这行 optional bind 传入 Fedora。
lxc.mount.entry = /dev/binderfs dev/binderfs none bind,create=dir,optional 0 0

lxc.mount.entry = /dev/loop-control dev/loop-control none bind,create=file 0 0
lxc.mount.entry = /dev/loop0 dev/loop0 none bind,create=file 0 0
lxc.mount.entry = /dev/loop1 dev/loop1 none bind,create=file 0 0
lxc.mount.entry = /dev/loop2 dev/loop2 none bind,create=file 0 0
lxc.mount.entry = /dev/loop3 dev/loop3 none bind,create=file 0 0

lxc.mount.entry = proc dev/.lxc/proc proc create=dir,optional 0 0
lxc.mount.entry = sys dev/.lxc/sys sysfs create=dir,optional 0 0

如果你的 OpenWrt 主机没有 /dev/dma_heap/system，先回到第 3 节修内核。

4.3 验证外层容器设备

启动 Fedora LXC：

lxc-start -n waydroid
lxc-attach -n waydroid -- /bin/bash -lc '
cat /etc/fedora-release
ls -ld /dev/dri /dev/dma_heap /dev/dma_heap/system /dev/uinput /dev/input /dev/snd /dev/binderfs 2>/dev/null || true
ls -l /dev/binderfs/binder /dev/binderfs/hwbinder /dev/binderfs/vndbinder 2>/dev/null || true
'

必须看到 /dev/dri 和 /dev/dma_heap/system。/dev/binderfs 可能要等 Waydroid container helper 运行后才出现；如果后面 Waydroid 报 binder service manager 不出现，再确认 Fedora 里是否已经有 /dev/binderfs/binder、/dev/binderfs/hwbinder、/dev/binderfs/vndbinder。

4.4 给 Fedora 一个最小可用网络：不用 NetworkManager/networkd

这一节很容易漏。前面我们已经把 NetworkManager / systemd-networkd / systemd-resolved 都 mask 掉了，所以 Fedora LXC 不会自己给 eth0 配 IP。可是第 5 节马上要 dnf install，这时 Fedora 必须先能联网。

最简单的做法是先手动配置一次：

# Fedora LXC 内
ip link set lo up || true
ip link set eth0 up
ip addr replace 192.168.1.237/24 dev eth0      # 按你的 FEDORA_LAN_ADDR 改
ip route replace default via 192.168.1.1 dev eth0
rm -f /etc/resolv.conf
echo 'nameserver 192.168.1.1' > /etc/resolv.conf
chmod 0644 /etc/resolv.conf

ping -c 2 192.168.1.1
curl -I https://mirrors.fedoraproject.org/ 2>/dev/null | head || true

我们当前远程环境还保留了一个很小的 systemd oneshot，用来在启动早期做同样的安全网络初始化。它不启用 NetworkManager，也不启用 systemd-networkd。你可以按自己的 LAN 改成变量化版本：

文件：

/usr/local/bin/waydroid-lxc-network-safe.sh

内容：

#!/bin/bash
set -euo pipefail

PHY=${WAYDROID_PARENT_IF:-eth0}
ADDR=${WAYDROID_LXC_IPV4:-192.168.1.237/24}
GW=${WAYDROID_LXC_GW:-192.168.1.1}
DNS=${WAYDROID_LXC_DNS:-$GW}

ip link set lo up || true
ip link set "$PHY" up

if [ -n "$ADDR" ]; then
  ip addr replace "$ADDR" dev "$PHY"
fi
if [ -n "$GW" ]; then
  ip route replace default via "$GW" dev "$PHY" || true
fi

rm -f /etc/resolv.conf
printf 'nameserver %s\n' "$DNS" > /etc/resolv.conf
chmod 0644 /etc/resolv.conf

授权并写入 service：

chmod 0755 /usr/local/bin/waydroid-lxc-network-safe.sh

cat > /etc/systemd/system/waydroid-lxc-network-safe.service <<'EOF'
[Unit]
Description=Minimal safe network setup for Waydroid Fedora LXC
DefaultDependencies=no
After=local-fs.target
Before=network-pre.target network.target waydroid-container.service
Wants=network-pre.target

[Service]
Type=oneshot
ExecStart=/usr/local/bin/waydroid-lxc-network-safe.sh
RemainAfterExit=yes

[Install]
WantedBy=multi-user.target
EOF

mkdir -p /etc/systemd/system/waydroid-lxc-network-safe.service.d
cat > /etc/systemd/system/waydroid-lxc-network-safe.service.d/10-lan.conf <<EOF
[Service]
Environment=WAYDROID_LXC_IPV4=192.168.1.237/24
Environment=WAYDROID_LXC_GW=192.168.1.1
Environment=WAYDROID_LXC_DNS=192.168.1.1
EOF

systemctl daemon-reload
systemctl enable --now waydroid-lxc-network-safe.service

再给 waydroid-container.service 加一个 drop-in，确保手动或自动启动 Waydroid container 时，都会先跑这个最小网络 service：

mkdir -p /etc/systemd/system/waydroid-container.service.d
cat > /etc/systemd/system/waydroid-container.service.d/20-after-lxc-network-safe.conf <<'EOF'
[Unit]
Wants=waydroid-lxc-network-safe.service
After=waydroid-lxc-network-safe.service
EOF

systemctl daemon-reload

如果后面要启用第 9 节的 waydroid-bridge-setup.service，它会把 eth0 放进 br0，并把地址迁到 br0。这个早期 service 的作用只是保证 Fedora 在没有网络管理器时也能先安装包、解析 DNS，并且让 Waydroid container 启动前网络状态是可预期的。

5. Fedora LXC 内安装基础软件

进入 Fedora：

lxc-attach -n waydroid -- /bin/bash

安装工具和图形/媒体相关包。包名来自我们当前 Fedora 44 实机中已经存在的组件。

先启用 RPM Fusion。原因是 Fedora 默认仓库里的 VAAPI / Mesa / 编解码包会避开一部分有专利或授权限制的编解码能力；我们当前实机启用了 RPM Fusion free/nonfree，并安装了 mesa-va-drivers-freeworld 等包。

dnf install -y \
  https://download1.rpmfusion.org/free/fedora/rpmfusion-free-release-$(rpm -E %fedora).noarch.rpm \
  https://download1.rpmfusion.org/nonfree/fedora/rpmfusion-nonfree-release-$(rpm -E %fedora).noarch.rpm

dnf repolist --enabled | grep -Ei 'rpmfusion|fedora|updates' || true

然后安装基础软件和图形/媒体包：

dnf install -y \
  git curl unzip lzip make gcc gcc-c++ \
  python3 python3-devel python3-setuptools python3-Cython python3-pip python3-virtualenv \
  lxc lxc-templates lxcfs \
  android-tools \
  linux-firmware intel-gpu-firmware \
  mesa-dri-drivers mesa-libgbm mesa-libEGL mesa-libGL mesa-vulkan-drivers mesa-va-drivers-freeworld \
  libva libva-utils libva-intel-media-driver intel-media-driver intel-mediasdk \
  ffmpeg-free \
  dbus dbus-broker dbus-daemon dbus-tools dbus-x11 \
  pipewire pipewire-pulseaudio pipewire-utils wireplumber \
  lxqt-session lxqt-wayland-session lxqt-sway-session lxqt-panel lxqt-notificationd lxqt-policykit lxqt-runner lxqt-powermanagement pcmanfm-qt qterminal \
  kwin plasma-workspace-common xdg-desktop-portal xdg-desktop-portal-kde \
  seatd acl Sunshine

如果某个包名在你的 Fedora 仓库里不同，请用 Fedora 的包搜索确认。不要启用 NetworkManager / firewalld 来解决这个部署里的网络问题。

关于 VAAPI 解码器：

  • mesa-va-drivers-freeworld 是 Fedora 上常见的“更完整但不那么 free”的 Mesa VAAPI 包，主要影响 Mesa VAAPI 驱动暴露的编解码能力。
  • Intel 实机还需要 intel-media-driver / libva-intel-media-driver，当前现场 vainfo 使用的是 /usr/lib64/dri-nonfree/iHD_drv_video.so。
  • 不同 GPU 要按实际驱动选择包。Intel iGPU 看 iHD/i965，AMD 通常看 Mesa VAAPI/freeworld，不能把 Intel 包照搬成唯一答案。

安装后建议验证：

rpm -qa | grep -Ei 'rpmfusion|libva|vaapi|intel-media|mesa.*va|ffmpeg|openh264' | sort
vainfo --display drm --device /dev/dri/renderD128 2>&1 | tee /root/vainfo-drm.log
grep -E 'VAProfileH264|VAProfileHEVC|VAProfileVP9|VAProfileAV1' /root/vainfo-drm.log || true

我们当前实机能看到 VAProfileHEVCMain10、VAProfileVP9Profile2、VAProfileAV1Profile0。这些事实只说明 Fedora/VAAPI 层暴露了对应 profile；Android MediaCodec/Codec2 是否使用它，还要看后面 Bonus 章节的 Android logcat。

这里安装 linux-firmware / intel-gpu-firmware 不只是给 Fedora 自己用。OpenWrt 宿主通常没有完整 GPU firmware，前面第 3.6.2 节会用 Fedora rootfs 里的 firmware 文件作为来源，复制并解压到 OpenWrt 的 /lib/firmware/...。intel-gpu-firmware 是当前 Intel 实机的例子；其它 GPU 请安装对应 firmware 包。

禁用不需要的网络管理服务：

systemctl mask NetworkManager systemd-networkd systemd-resolved firewalld wpa_supplicant 2>/dev/null || true
systemctl disable --now NetworkManager systemd-networkd systemd-resolved firewalld wpa_supplicant 2>/dev/null || true

验证：

for s in NetworkManager systemd-networkd systemd-resolved firewalld wpa_supplicant; do
  printf '%s: ' "$s"
  systemctl is-active "$s" 2>/dev/null || true
done

期望都是 inactive。

6. 安装 upstream Waydroid / libgbinder / gbinder-python

Fedora 包里的 Waydroid/libgbinder 版本记录为：

waydroid RPM metadata: 1.6.2
libgbinder RPM metadata: 1.1.43
python3-gbinder RPM metadata: 1.3.0

但 Android 16 / API 36 需要 Waydroid 正确使用：

binder_protocol = aidl3
service_manager_protocol = aidl6

我们验证过用 upstream source 覆盖安装。有效 commits：

Waydroid:       73fed11b465138130eb7067c9645db81b32ac929
libgbinder:     680bedcc335586502980f9a28614416352e6f369
gbinder-python: 86b8feba4cacd0952b010d1c3af6a29a0c146ced

在 Fedora LXC 内执行：

systemctl --user -M user@ stop waydroid-full-lxqt.service 2>/dev/null || true
waydroid session stop 2>/dev/null || true
systemctl stop waydroid-container.service 2>/dev/null || true

mkdir -p /usr/local/src

git clone https://github.com/waydroid/waydroid.git /usr/local/src/waydroid-upstream || true
cd /usr/local/src/waydroid-upstream
git fetch --prune origin
git checkout 73fed11b465138130eb7067c9645db81b32ac929
make install PREFIX=/usr USE_SYSTEMD=1 USE_DBUS_ACTIVATION=1
systemctl daemon-reload

git clone https://github.com/mer-hybris/libgbinder.git /usr/local/src/libgbinder-upstream || true
cd /usr/local/src/libgbinder-upstream
git fetch --prune origin --tags
git checkout 680bedcc335586502980f9a28614416352e6f369
make clean || true
make -j"$(nproc)" release pkgconfig
make install-dev PREFIX=/usr LIBDIR=/usr/lib64
ldconfig

git clone https://github.com/waydroid/gbinder-python.git /usr/local/src/gbinder-python-upstream || true
cd /usr/local/src/gbinder-python-upstream
git fetch --prune origin --tags
git checkout 86b8feba4cacd0952b010d1c3af6a29a0c146ced
python3 setup.py build_ext --inplace
python3 setup.py install

检查：

python3 - <<'PY'
import gbinder
print(gbinder.__file__)
PY
pkg-config --modversion libgbinder

期望类似：

/usr/local/lib64/python3.14/site-packages/gbinder.cpython-314-x86_64-linux-gnu.so
1.1.45

7. 安装 WayDroid-ATV 镜像

WayDroid-ATV 已经内置了 arm 转译层。不再需要手动运行脚本安装啦！

WayDroid-ATV 现在有比较人类友好的部署方式。推荐优先使用 Waydroid 命令从 WayDroid-ATV OTA server 初始化和下载镜像；手动下载 zip 只作为备用。

7.1 版本选择：新版 A16 vs 旧版 A13

推荐版本：

WayDroid-ATV Android 16 / Lineage 23.0 / waydroid_tv_x86_64
OTA: https://waydroid-atv.github.io/ota/a16-tv/system
     https://waydroid-atv.github.io/ota/a16-tv/vendor

新版优点：

  • 支持当前我们验证过的 VAAPI / Codec2 方向。
  • 适合继续做 HEVC Main10 / P010 / Android media 测试。

新版注意点：

  • 需要比较新的 Waydroid / libgbinder / gbinder-python。Fedora 包里的 Waydroid 1.6.2 metadata 不够说明实际能力。请按第 6 节拉 upstream source 自己编译安装。
  • 如果 waydroid app list 卡住、waydroidplatform 不通，优先检查第 6 节的 service_manager_protocol = aidl6 和 libgbinder 版本。

旧版测试用镜像：

WayDroid-ATV Android 13 release 20260106
https://github.com/WayDroid-ATV/waydroid-androidtv-builds/releases/tag/20260106
system: lineage-20.0-20260105-GAPPS-waydroid_tv_x86_64-system.zip
vendor: lineage-20.0-20260105-MAINLINE-waydroid_tv_x86_64-vendor.zip

旧版适合用来验证“OpenWrt + Fedora LXC + Waydroid 能不能基本跑通”。但旧版不适合拿来验证当前视频硬解方案：它不具备我们后来验证的最新版 VAAPI / Codec2 / P010 行为。

7.2 方法一：用 waydroid init 接 WayDroid-ATV OTA server（推荐）

在 Fedora LXC 内执行。若你是 root，不需要 sudo；如果是普通用户，请按 Waydroid 常规方式加 sudo。

GApps 版本：

waydroid init -f \
  -c https://waydroid-atv.github.io/ota/a16-tv/system \
  -v https://waydroid-atv.github.io/ota/a16-tv/vendor \
  -r lineage \
  -s GAPPS

waydroid upgrade

如果你想要非 GApps build，把 GAPPS 换成 VANILLA：

waydroid init -f \
  -c https://waydroid-atv.github.io/ota/a16-tv/system \
  -v https://waydroid-atv.github.io/ota/a16-tv/vendor \
  -r lineage \
  -s VANILLA

waydroid upgrade

下载完成后确认：

sed -n '1,160p' /var/lib/waydroid/waydroid.cfg
ls -lah /var/lib/waydroid/images /etc/waydroid-extra/images 2>/dev/null || true

如果你希望固定使用 /etc/waydroid-extra/images，请确认：

images_path = /etc/waydroid-extra/images

否则按 waydroid.cfg 实际 images_path 继续，不要猜。

7.3 方法二：手动下载 zip 并安装

如果 OTA 下载不可用，可以手动下载 SourceForge 上的：

lineage-23.0-xxxxxxx-GAPPS-waydroid_tv_xxxxx-system.zip
lineage-23.0-xxxxxxx-MAINLINE-waydroid_tv_xxxxx-vendor.zip

如果想要非 GApps build，把 GAPPS 换成 VANILLA。

解压出：

system.img
vendor.img

复制到 Fedora LXC 内：

mkdir -p /etc/waydroid-extra/images/
cp /path/to/system.img /etc/waydroid-extra/images/system.img
cp /path/to/vendor.img /etc/waydroid-extra/images/vendor.img

然后重新初始化：

waydroid init -f

我们的早期 A16 实机记录使用过 release 20260403，zip sha256 是：

system zip: ddf5995f9104fe7164ad326def8bbed5cbf6340b55da5012e240b5855c44953b
vendor zip: 8b8b176c7d3b34719889f3c891d86b98af8dbbb2f737a970e89302fa3d0cf077

这只是我们当时验证的版本，不代表你部署时必须固定到这个日期。通用部署建议优先使用 7.2 的 OTA server。

7.4 全新初始化时的清理边界

如果是全新初始化，可以停止 Waydroid 后清理旧数据：

waydroid session stop 2>/dev/null || true
systemctl stop waydroid-container.service 2>/dev/null || true
rm -rf /home/user/.local/share/waydroid
rm -rf /var/lib/waydroid/overlay /var/lib/waydroid/overlay_rw /var/lib/waydroid/lxc

如果你是在维护已有环境，不要直接删除这些目录。overlay_rw/vendor 里可能有已经部署的 media/Codec2 修复文件。

7.5 配置 Waydroid 使用正确协议和镜像目录

确认 /var/lib/waydroid/waydroid.cfg 有：

[waydroid]
arch = x86_64
vendor_type = MAINLINE
mount_overlays = True
binder = binder
vndbinder = vndbinder
hwbinder = hwbinder
binder_protocol = aidl3
service_manager_protocol = aidl6

images_path 可以是 OTA 初始化生成的位置，也可以是：

images_path = /etc/waydroid-extra/images

请以你实际文件位置为准。

7.6 初始化后立刻禁用 Android 蓝牙

第一次能进入 Android shell 后，请按第 0.5 节禁用蓝牙：

waydroid shell -- sh -c '
setprop persist.bluetooth.disabled true
settings put global bluetooth_on 0
settings put global ble_scan_always_enabled 0
cmd bluetooth_manager disable 2>/dev/null || true
pm disable-user --user 0 com.android.bluetooth 2>/dev/null || true
pm disable com.android.bluetooth 2>/dev/null || true
'

不要等系统长时间运行后再处理。这个问题和 OpenWrt /tmp 是 tmpfs 叠在一起时，可能会变成内存压力和重启问题。

8. 配置 Fedora 图形会话：systemd user + LXQt + KWin

8.1 创建桌面用户，并加入图形/音频/输入需要的 groups

当前验证过的桌面用户状态是：

uid=1000(user) gid=1000(user) groups=1000(user),10(wheel),39(video),63(audio),104(input),105(render),992(seat)

这些 groups 很重要：

  • video / render：访问 DRM/KMS、render node。
  • audio：访问 ALSA/PipeWire 相关音频设备。
  • input：访问输入设备。
  • seat：配合 seatd / 桌面会话管理座席设备。
  • wheel：方便需要管理员权限时使用。

不同 Fedora rootfs 里的 group 数字可能不同，不要手写 gid。请按 group 名称添加。

如果还没有 user：

useradd -m -u 1000 user 2>/dev/null || true

确保必要 groups 存在，并把用户加入：

for g in wheel video audio input render seat; do
  getent group "$g" >/dev/null || groupadd "$g"
  usermod -aG "$g" user
done

loginctl enable-linger user
id user

期望 id user 至少包含：

wheel video audio input render seat

音频设备 ACL：

setfacl -m u:user:rw /dev/snd/* 2>/dev/null || true

8.2 写入 waydroid-full-lxqt.service

文件：

/home/user/.config/systemd/user/waydroid-full-lxqt.service

创建目录：

mkdir -p /home/user/.config/systemd/user
chown -R user:user /home/user/.config

写入：

[Unit]
Description=Full LXQt Wayland desktop session for Waydroid
After=dbus.socket pipewire.socket pipewire-pulse.socket
Wants=dbus.socket pipewire.socket pipewire-pulse.socket graphical-session.target
BindsTo=graphical-session.target
Before=graphical-session.target

[Service]
Type=simple
UnsetEnvironment=WLR_LIBINPUT_NO_DEVICES WAYLAND_DISPLAY DISPLAY SWAYSOCK I3SOCK
Environment=XDG_RUNTIME_DIR=/run/user/1000
Environment=XDG_SESSION_TYPE=wayland
Environment=LIBSEAT_BACKEND=noop
Environment=QT_QPA_PLATFORM=wayland
ExecStart=/usr/sbin/startlxqtwayland
Restart=on-failure
RestartSec=2s

[Install]
WantedBy=default.target

启用：

runuser -u user -- env \
  XDG_RUNTIME_DIR=/run/user/1000 \
  DBUS_SESSION_BUS_ADDRESS=unix:path=/run/user/1000/bus \
  systemctl --user daemon-reload

runuser -u user -- env \
  XDG_RUNTIME_DIR=/run/user/1000 \
  DBUS_SESSION_BUS_ADDRESS=unix:path=/run/user/1000/bus \
  systemctl --user enable --now waydroid-full-lxqt.service

8.3 Waydroid UI 启动脚本

当前验证过的最终方式是：waydroid-autostart-session.sh 和 sunshine 作为 LXQt 会话内进程运行，而不是作为单独 enabled user service 运行。

写入：

/usr/local/bin/waydroid-autostart-session.sh

内容：

#!/bin/bash
set -euo pipefail

if [ -z "${XDG_RUNTIME_DIR:-}" ] || [ -z "${DBUS_SESSION_BUS_ADDRESS:-}" ]; then
  echo "XDG desktop session environment is incomplete" >&2
  exit 1
fi

for _ in $(seq 1 90); do
  [ -S "$XDG_RUNTIME_DIR/bus" ] && [ -n "${WAYLAND_DISPLAY:-}" ] && [ -S "$XDG_RUNTIME_DIR/$WAYLAND_DISPLAY" ] && break
  sleep 1
done

if [ -z "${WAYLAND_DISPLAY:-}" ] || [ ! -S "$XDG_RUNTIME_DIR/$WAYLAND_DISPLAY" ]; then
  echo "Wayland session environment is not ready" >&2
  exit 1
fi

while true; do
  if ! systemctl is-active --quiet waydroid-container.service; then
    systemctl start waydroid-container.service || true
  fi

  if waydroid status 2>/dev/null | grep -Eq 'Session:[[:space:]]*RUNNING'; then
    sleep 30
    continue
  fi

  /usr/local/bin/waydroid-show-full-ui-after-start.sh >/tmp/waydroid-show-full-ui-after-start.log 2>&1 &
  /usr/sbin/waydroid session start || true
  sleep 5
done

写入：

/usr/local/bin/waydroid-show-full-ui-after-start.sh

内容：

#!/bin/bash
set -euo pipefail

if [ -z "${XDG_RUNTIME_DIR:-}" ] || [ -z "${DBUS_SESSION_BUS_ADDRESS:-}" ] || [ -z "${WAYLAND_DISPLAY:-}" ]; then
  echo "XDG desktop session environment is incomplete" >&2
  exit 1
fi

for _ in $(seq 1 90); do
  if waydroid status 2>/dev/null | grep -Eq 'Container:[[:space:]]*RUNNING'; then
    break
  fi
  sleep 1
done

sleep 5
/usr/sbin/waydroid show-full-ui || true

授权：

chmod 0755 /usr/local/bin/waydroid-autostart-session.sh /usr/local/bin/waydroid-show-full-ui-after-start.sh

你需要让 LXQt session 自己启动：

/usr/local/bin/waydroid-autostart-session.sh
/usr/sbin/sunshine

我们当前实机是由 LXQt session 拉起它们。不同 LXQt 配置可以用 autostart desktop 文件、LXQt session 设置或等效方式。重点是不要手动伪造不完整的 XDG session。

8.4 总启动脚本

写入：

/usr/local/bin/start-waydroid.sh

内容：

#!/bin/bash
set -euo pipefail

loginctl enable-linger user >/dev/null 2>&1 || true
systemctl daemon-reload
systemctl enable --now waydroid-bridge-setup.service waydroid-container.service

# 用户所属 groups 和设备权限请在第 8.1 节部署时一次性设置。
# 启动脚本不要每次反复 usermod / setfacl。

runuser -u user -- env \
  XDG_RUNTIME_DIR=/run/user/1000 \
  DBUS_SESSION_BUS_ADDRESS=unix:path=/run/user/1000/bus \
  systemctl --user daemon-reload

runuser -u user -- env \
  XDG_RUNTIME_DIR=/run/user/1000 \
  DBUS_SESSION_BUS_ADDRESS=unix:path=/run/user/1000/bus \
  systemctl --user enable --now waydroid-full-lxqt.service

runuser -u user -- env \
  XDG_RUNTIME_DIR=/run/user/1000 \
  DBUS_SESSION_BUS_ADDRESS=unix:path=/run/user/1000/bus \
  systemctl --user --no-pager status waydroid-full-lxqt.service

授权：

chmod 0755 /usr/local/bin/start-waydroid.sh

9. 配置桥接网络

目标：让 Android 直接出现在 OpenWrt LAN 中，而不是使用默认 waydroid0 NAT。

最终结构：

OpenWrt br-lan
└── 外层 Fedora eth0
    └── Fedora 内 br0
        ├── Fedora 自己的 IPv4 地址
        └── Waydroid Android veth
            └── Android eth0 通过 DHCP 获取 LAN 地址

9.1 Fedora 内 bridge setup 脚本

写入：

/usr/local/sbin/waydroid-bridge-setup

内容：

#!/usr/bin/env bash
set -euo pipefail
BR=${WAYDROID_BRIDGE:-br0}
PHY=${WAYDROID_PARENT_IF:-eth0}
DEFAULT_IPV4=${WAYDROID_BRIDGE_IPV4:-}
DEFAULT_GW=${WAYDROID_BRIDGE_GW:-}

if ! ip link show "$PHY" >/dev/null 2>&1; then
  echo "parent interface $PHY does not exist" >&2
  exit 1
fi

PHY_MAC=$(cat /sys/class/net/$PHY/address)
PHY_MTU=$(cat /sys/class/net/$PHY/mtu)
CURRENT4=$(ip -o -4 addr show dev "$BR" scope global 2>/dev/null | awk 'NR==1{print $4}' || true)
PHY4=$(ip -o -4 addr show dev "$PHY" scope global 2>/dev/null | awk 'NR==1{print $4}' || true)
GW4=$(ip -4 route show default dev "$BR" 2>/dev/null | awk 'NR==1{for(i=1;i<=NF;i++) if($i=="via") print $(i+1)}' || true)
PHY_GW4=$(ip -4 route show default dev "$PHY" 2>/dev/null | awk 'NR==1{for(i=1;i<=NF;i++) if($i=="via") print $(i+1)}' || true)

if ! ip link show "$BR" >/dev/null 2>&1; then
  ip link add name "$BR" type bridge
fi
ip link set dev "$BR" address "$PHY_MAC" || true
ip link set dev "$BR" mtu "$PHY_MTU" || true
ip link set dev "$BR" type bridge stp_state 0 forward_delay 0 || true
ip link set dev "$BR" up

if [ "$(basename "$(readlink -f /sys/class/net/$PHY/master 2>/dev/null || true)" || true)" != "$BR" ]; then
  ip addr flush dev "$PHY" || true
  ip link set dev "$PHY" master "$BR"
fi
ip link set dev "$PHY" up

ADDR="${CURRENT4:-${PHY4:-$DEFAULT_IPV4}}"
GW="${GW4:-${PHY_GW4:-$DEFAULT_GW}}"
if [ -n "$ADDR" ] && ! ip -4 addr show dev "$BR" | grep -q "${ADDR%/*}"; then
  ip addr add "$ADDR" dev "$BR" 2>/dev/null || true
fi
if [ -n "$GW" ]; then
  ip route replace default via "$GW" dev "$BR" 2>/dev/null || true
fi
DNS="${WAYDROID_BRIDGE_DNS:-$GW}"
if [ -n "$DNS" ]; then
  rm -f /etc/resolv.conf
  printf 'nameserver %s\n' "$DNS" > /etc/resolv.conf
  chmod 0644 /etc/resolv.conf
fi
ip link set dev "$BR" promisc on || true

授权：

chmod 0755 /usr/local/sbin/waydroid-bridge-setup

9.2 systemd 服务

写入：

/etc/systemd/system/waydroid-bridge-setup.service

内容：

[Unit]
Description=Prepare br0 bridge for bridged Waydroid Android container
DefaultDependencies=no
After=local-fs.target waydroid-lxc-network-safe.service
Before=waydroid-container.service

[Service]
Type=oneshot
ExecStart=/usr/local/sbin/waydroid-bridge-setup
RemainAfterExit=yes

[Install]
WantedBy=multi-user.target

按你的 LAN 写入 drop-in：

mkdir -p /etc/systemd/system/waydroid-bridge-setup.service.d
cat > /etc/systemd/system/waydroid-bridge-setup.service.d/10-lan.conf <<EOF2
[Service]
Environment=WAYDROID_BRIDGE_IPV4=${FEDORA_LAN_ADDR:-192.168.1.237/24}
Environment=WAYDROID_BRIDGE_GW=${OPENWRT_LAN_GATEWAY:-192.168.1.1}
Environment=WAYDROID_BRIDGE_DNS=${OPENWRT_LAN_GATEWAY:-192.168.1.1}
EOF2

启用：

systemctl daemon-reload
systemctl enable --now waydroid-bridge-setup.service

9.3 修改 Waydroid inner LXC 网络模板

需要把 Waydroid inner LXC 从默认 waydroid0 改到 br0。涉及文件：

/var/lib/waydroid/lxc/waydroid/config
/usr/lib/waydroid/data/configs/config_3
/usr/lib/waydroid/data/configs/config_1

你要确认这些文件里的 Waydroid 网络配置使用：

lxc.net.0.type = veth
lxc.net.0.link = br0
lxc.net.0.flags = up
lxc.net.0.mtu = 1450

不同 Waydroid 版本模板内容可能略有不同。修改前请备份：

TS=$(date +%Y%m%d-%H%M%S)
mkdir -p /root/waydroid-bridge-backup-$TS
cp -a /var/lib/waydroid/lxc/waydroid/config /root/waydroid-bridge-backup-$TS/ 2>/dev/null || true
cp -a /usr/lib/waydroid/data/configs/config_1 /root/waydroid-bridge-backup-$TS/ 2>/dev/null || true
cp -a /usr/lib/waydroid/data/configs/config_3 /root/waydroid-bridge-backup-$TS/ 2>/dev/null || true

验证：

ip -br addr
bridge link
waydroid shell -- sh -c 'ip addr show eth0; dumpsys ethernet | head -80'

waydroid status 仍可能显示 IP address: UNKNOWN。桥接模式下请以 Android eth0 和 OpenWrt DHCP lease 为准。

10. Waydroid 内层 LXC：config_nodes、cgroup2 子树和 cgroup:rw

10.1 自动生成的 config_nodes：不要漏 DMA-BUF 和 binderfs

Waydroid 会根据 Fedora 外层容器里能看到的设备生成内层 Android LXC 的设备挂载，文件是：

/var/lib/waydroid/lxc/waydroid/config_nodes

当前记录里，/dev/dma_heap/system 是由 Waydroid helper 扫描 /dev/dma_heap/* 后自动写入 config_nodes 的。外层 Fedora 看不到 /dev/dma_heap/system 时，内层 Android 通常也看不到它。

请在启动 Waydroid 前后检查：

sed -n '1,220p' /var/lib/waydroid/lxc/waydroid/config_nodes 2>/dev/null || true
grep -E 'dma_heap|binder|hwbinder|vndbinder|dri|uinput|snd' /var/lib/waydroid/lxc/waydroid/config_nodes 2>/dev/null || true

期望至少能看到类似：

lxc.mount.entry = /dev/dri/renderD128 dev/dri/renderD128 none bind,create=file,optional 0 0
lxc.mount.entry = /dev/dma_heap/system dev/dma_heap/system none bind,create=file,optional 0 0
lxc.mount.entry = /dev/binderfs/binder dev/binder none bind,create=file,optional 0 0
lxc.mount.entry = /dev/binderfs/hwbinder dev/hwbinder none bind,create=file,optional 0 0
lxc.mount.entry = /dev/binderfs/vndbinder dev/vndbinder none bind,create=file,optional 0 0

不同 Waydroid 版本生成的顺序和附加参数可能不同，不要只按行号判断。重点是：

  • Android 内层要能看到 /dev/dri/renderD128。
  • Android 内层要能看到 /dev/dma_heap/system。
  • Android 内层要通过 /dev/binder、/dev/hwbinder、/dev/vndbinder 使用宿主 binderfs 对应设备。

如果你是在修复宿主内核后才出现 /dev/dma_heap/system，请重启 Waydroid container/session，让 config_nodes 重新生成：

waydroid session stop 2>/dev/null || true
systemctl restart waydroid-container.service
sed -n '1,220p' /var/lib/waydroid/lxc/waydroid/config_nodes 2>/dev/null || true

如果你曾经手动删除过 config_nodes，也先用 Waydroid 自己的 container start 流程重新生成。不要把缺设备的问题误判成 Android media、SurfaceFlinger 或播放器问题。

10.2 cgroup2 子树和 cgroup:rw

这一节非常重要。外层 Fedora LXC 能启动，不代表 Waydroid 的内层 Android LXC 能稳定启动。Android 里面的 init、libprocessgroup 和 lmkd 需要在 cgroup2 上创建自己的 uid_* / pid_* 子目录；所以内层 LXC 必须在一个可委托的 cgroup2 子树里运行，并看到可写 cgroup。

如果内层 Waydroid LXC 仍然是只读 cgroup：

lxc.mount.auto = cgroup:ro sys:ro proc

遇到 Android 启动几秒退出、libprocessgroup 报只读、lmkd 反复重启时，请先修这里。

10.2.1 修改 Waydroid LXC config 模板

需要同时改当前生成文件和模板文件：

/var/lib/waydroid/lxc/waydroid/config
/usr/lib/waydroid/data/configs/config_base

请注意：waydroid init -f、waydroid upgrade、包升级、或某些重新生成 LXC 配置的操作，可能把 /var/lib/waydroid/lxc/waydroid/config 和 /usr/lib/waydroid/data/configs/config_base 改回默认值。我们远程环境里就观察到过运行态又回到：

lxc.mount.auto = cgroup:ro sys:ro proc
lxc.hook.post-stop = /dev/null

Android 当时仍能运行，但宿主 dmesg 里有不少 libprocessgroup 找不到 /sys/fs/cgroup/system/uid_*、/dev/blkio、/dev/cpuset 的噪音。通用部署建议仍按下面的 cgroup:rw 和明确 cgroup2 子树做，配置完后一定重新 grep 确认。

把：

lxc.mount.auto = cgroup:ro sys:ro proc

改成：

lxc.mount.auto = cgroup:rw sys:ro proc

并加入：

# Keep Android in an explicitly delegated cgroup2 subtree.
# The payload runs in a leaf so Android init can create uid_* and process-group children below it.
lxc.cgroup.dir.container = waydroid-android
lxc.cgroup.dir.monitor = waydroid-android-monitor
lxc.cgroup.dir.monitor.pivot = waydroid-android-monitor-pivot
lxc.cgroup.dir.container.inner = payload
lxc.hook.pre-start = /var/lib/waydroid/lxc/waydroid/waydroid-cgroup2-delegate.sh

同时检查是否还有这行：

lxc.hook.post-stop = /dev/null

我们的早期日志里，这行会让 LXC 在 Android 退出时尝试执行 /dev/null，并报：

Script exec /dev/null ... Permission denied
Script exited with status 126
Failed to run lxc.hook.post-stop

当前稳定配置里已经把它注释掉：

# lxc.hook.post-stop disabled

如果你看到同样的 status 126，请删除或注释 lxc.hook.post-stop = /dev/null。这个报错不一定是 Android 崩溃根因，但会干扰判断。

10.2.2 写入 pre-start delegation 脚本

文件：

/var/lib/waydroid/lxc/waydroid/waydroid-cgroup2-delegate.sh

内容：

#!/bin/sh
set -eu

LOG=/var/lib/waydroid/cgroup2-delegate.log
ROOT=/sys/fs/cgroup
CTR="$ROOT/waydroid-android"
PAYLOAD="$CTR/payload"
MONITOR="$ROOT/waydroid-android-monitor"
PIVOT="$ROOT/waydroid-android-monitor-pivot"

{
    echo "=== $(date -Is) pre-start cgroup2 delegation ==="
    echo "self=$(cat /proc/self/cgroup 2>/dev/null || true)"
    findmnt -n -T "$ROOT" 2>/dev/null || true

    if [ ! -f "$ROOT/cgroup.controllers" ]; then
        echo "no cgroup2 controllers file at $ROOT"
        exit 0
    fi

    # LXC should create final monitor/payload cgroups itself.
    # Remove stale empty dirs from previous failed tests, but do not pre-create leaf cgroups.
    for stale in "$PAYLOAD" "$CTR" "$MONITOR" "$PIVOT"; do
        if [ -d "$stale" ]; then
            rmdir "$stale" 2>/dev/null || true
        fi
    done

    # Open every available cgroup2 controller at the root level.
    if [ -f "$ROOT/cgroup.controllers" ] && [ -w "$ROOT/cgroup.subtree_control" ]; then
        for controller in $(cat "$ROOT/cgroup.controllers"); do
            echo "+$controller" > "$ROOT/cgroup.subtree_control" 2>/dev/null || true
        done
    fi

    echo "$ROOT controllers=$(cat "$ROOT/cgroup.controllers" 2>/dev/null || true)"
    echo "$ROOT subtree=$(cat "$ROOT/cgroup.subtree_control" 2>/dev/null || true)"
    echo "$ROOT procs=$(wc -l < "$ROOT/cgroup.procs" 2>/dev/null || echo '?')"
    echo "planned container=$CTR inner=payload monitor=$MONITOR pivot=$PIVOT"
} >> "$LOG" 2>&1

exit 0

授权：

chmod 0755 /var/lib/waydroid/lxc/waydroid/waydroid-cgroup2-delegate.sh

10.2.3 验证 cgroup 子树

启动 Waydroid 后先确认配置没有被重新生成覆盖：

grep -nE 'lxc.mount.auto|lxc.cgroup.dir|pre-start|post-stop' /var/lib/waydroid/lxc/waydroid/config /usr/lib/waydroid/data/configs/config_base 2>/dev/null || true

再检查 cgroup 子树：

sed -n '1,160p' /var/lib/waydroid/cgroup2-delegate.log 2>/dev/null || true
find /sys/fs/cgroup -maxdepth 3 -type d | grep -E 'waydroid-android|payload|monitor' || true

for d in /sys/fs/cgroup/waydroid-android /sys/fs/cgroup/waydroid-android/payload; do
  [ -d "$d" ] || continue
  echo "-- $d --"
  echo "controllers=$(cat "$d/cgroup.controllers" 2>/dev/null || true)"
  echo "subtree=$(cat "$d/cgroup.subtree_control" 2>/dev/null || true)"
  echo "procs=$(cat "$d/cgroup.procs" 2>/dev/null | tr '\n' ' ' || true)"
done

期望能看到类似：

/sys/fs/cgroup controllers=cpuset cpu io memory pids rdma
/sys/fs/cgroup subtree=cpuset cpu io memory pids rdma
/sys/fs/cgroup/waydroid-android
/sys/fs/cgroup/waydroid-android/payload

如果 Android 日志里还有：

libprocessgroup: Failed to make and chown /sys/fs/cgroup/uid_...: Read-only file system

说明内层 Waydroid LXC 仍然没有拿到可写 cgroup2 子树。先修这一节，不要先去改播放器或 media 配置。

10.2.4 lmkd 要使用 cgroup2 / PSI 策略

如果 lmkd 报：

Old kill strategy can only be used with v1 cgroup hierarchy
Kernel does not support memory pressure events or in-kernel low memory killer
critical process 'lmkd' exited ... before boot completed

需要让 Android 使用 PSI / cgroup2 策略。早期稳定配置用过这些 vendor properties：

ro.lmk.use_new_strategy=true
ro.lmk.use_psi=true
ro.lmk.use_minfree_levels=false
ro.lmk.kill_heaviest_task=true
ro.lmk.psi_partial_stall_ms=70
ro.lmk.psi_complete_stall_ms=700
persist.device_config.lmkd_native.use_psi=true

这些属性是否需要放入当前镜像，要看你使用的 Android build。原则是：不要让 lmkd 走旧的 v1 memcg / vmpressure 策略。

完成 10.2 后，再重启 Waydroid：

waydroid session stop || true
systemctl restart waydroid-container.service
/usr/local/bin/start-waydroid.sh

11. 启动

11.1 OpenWrt 启动外层 Fedora

lxc-start -n waydroid

进入 Fedora：

lxc-attach -n waydroid -- /bin/bash

11.2 Fedora 内启动 Waydroid 和桌面会话

/usr/local/bin/start-waydroid.sh

检查：

systemctl is-active waydroid-container.service
systemctl --user -M user@ is-active waydroid-full-lxqt.service
waydroid status

期望：

active
active
Session: RUNNING
Container: RUNNING

11.3 如果 waydroid-autostart.service 和 sunshine-wayland.service 是 inactive

这不一定是错。我们当前验证过的状态是：

  • waydroid-full-lxqt.service active。
  • sunshine 是 LXQt session 下的进程。
  • waydroid-autostart-session.sh 是 LXQt session 下的进程。
  • 单独的 waydroid-autostart.service / sunshine-wayland.service 可以 disabled / inactive。

检查进程：

ps -eo user,pid,ppid,stat,cmd | grep -E 'kwin|lxqt|waydroid|sunshine' | grep -v grep
ls -la /run/user/1000 | grep wayland

期望看到：

kwin_wayland ... --socket wayland-0
lxqt-session
sunshine
waydroid-autostart-session.sh
wayland-0

12. 验证

12.1 宿主验证

在 OpenWrt：

uname -r
ls -ld /dev/dri /dev/dma_heap /dev/dma_heap/system 2>/dev/null || true

12.2 Fedora 验证

在 Fedora：

cat /etc/fedora-release
ls -ld /dev/dri /dev/dma_heap /dev/dma_heap/system 2>/dev/null || true
ip -br addr
bridge link
systemctl is-active waydroid-container.service
waydroid status

12.3 Android 验证

waydroid shell -- sh -c '
getprop ro.build.version.release
getprop ro.lineage.version
getprop sys.boot_completed
ls -ld /dev/dma_heap /dev/dma_heap/system /dev/dri /dev/dri/renderD128 /dev/binder /dev/hwbinder /dev/vndbinder 2>/dev/null
service check activity
service check window
service check display
service check SurfaceFlinger
service check waydroidplatform
'

期望：

16
23.0-20260403-UNOFFICIAL-WayDroidATV-waydroid_tv_x86_64
1
Service activity: found
Service window: found
Service display: found
Service SurfaceFlinger: found
Service waydroidplatform: found

13. Bonus：Android media / Codec2 / VAAPI / P010 支持（可选）

如果你只是想先把 Waydroid ATV 跑起来，可以跳过第 13 节，直接看第 14 节或按第 16 节做最终检查。需要调视频硬解、HEVC Main10/P010 时，再回来读这一节。

13.1 默认镜像能启动，不等于 Main10/P010 完整

Bonus 方向里，我们后来额外修过 stagefright-plugins 和 waydroid-init，用于改善 Android MediaCodec/Codec2 下 HEVC Main10 / P010 / VAAPI 行为。

关键目标：

  • HEVC Main10 时，c2.ffmpeg.hevc.decoder 能动态输出 P010。
  • VAAPI hardware frame download 不把 P010 错误降成 8-bit。
  • HEVC decoder capability 暴露 Main10 profile。
  • waydroid-init 暴露 host codec profiles。
  • 全局 debug.ffmpeg-codec2.pixel_format 保持 YUV_420，避免 H.264 / VP9 被全局强制 P010。

13.2 如果你有 Android 源码树

源码树目标：

WayDroid-ATV Android 16 tree
lunch target: lineage_waydroid_tv_x86_64 bp2a userdebug

构建命令：

cd /path/to/android-waydroid-atv23
export ANDROID_USE_GAPPS=false
export ALLOW_MISSING_DEPENDENCIES=true
export SOONG_ALLOW_MISSING_DEPENDENCIES=true
export DISABLE_DEXPREOPT_CHECK=true
source build/envsetup.sh
lunch lineage_waydroid_tv_x86_64 bp2a userdebug

m -j8 android.hardware.media.c2-ffmpeg-service media_codecs_ffmpeg_c2.xml android.hardware.media.c2-ffmpeg.policy
m -j8 waydroid-init

产物：

out/target/product/waydroid_tv_x86_64/vendor/bin/hw/android.hardware.media.c2-ffmpeg-service
out/target/product/waydroid_tv_x86_64/vendor/etc/media_codecs_ffmpeg_c2.xml
out/target/product/waydroid_tv_x86_64/vendor/etc/seccomp_policy/android.hardware.media.c2-ffmpeg.policy
out/target/product/waydroid_tv_x86_64/vendor/etc/vintf/manifest/manifest_media_c2_ffmpeg.xml
out/target/product/waydroid_tv_x86_64/vendor/bin/waydroid-init
out/target/product/waydroid_tv_x86_64/vendor/etc/init/waydroid-init.rc

相关上游工作：

stagefright-plugins branch: [main10-p010-codec2](https://github.com/WayDroid-ATV/android_external_stagefright-plugins/pull/1)
waydroid-init branch: [auto-p010-for-main10](https://github.com/WayDroid-ATV/android_vendor_waydroid_init/pull/1)

13.3 部署到 vendor overlay

不要直接修改 vendor.img。使用 Waydroid vendor overlay upperdir：

/var/lib/waydroid/overlay_rw/vendor

在 Fedora LXC 中备份：

TS=$(date +%Y%m%d-%H%M%S)
BACKUP=/root/waydroid-media-backup-$TS
mkdir -p "$BACKUP"
cp -a /var/lib/waydroid/overlay_rw/vendor "$BACKUP/vendor-overlay-rw" 2>/dev/null || true

复制产物到：

/var/lib/waydroid/overlay_rw/vendor/bin/hw/android.hardware.media.c2-ffmpeg-service
/var/lib/waydroid/overlay_rw/vendor/etc/media_codecs_ffmpeg_c2.xml
/var/lib/waydroid/overlay_rw/vendor/etc/seccomp_policy/android.hardware.media.c2-ffmpeg.policy
/var/lib/waydroid/overlay_rw/vendor/etc/vintf/manifest/manifest_media_c2_ffmpeg.xml
/var/lib/waydroid/overlay_rw/vendor/bin/waydroid-init

授权：

chmod 0755 /var/lib/waydroid/overlay_rw/vendor/bin/hw/android.hardware.media.c2-ffmpeg-service
chmod 0755 /var/lib/waydroid/overlay_rw/vendor/bin/waydroid-init

部署完这些文件后，请确认第 10 节的 Waydroid inner LXC config_nodes 和 cgroup2 配置已经完成，再重启 Waydroid。

13.4 期望属性

进入 Android：

waydroid shell -- sh -c '
getprop debug.ffmpeg-codec2.pixel_format
getprop debug.ffmpeg-codec2.hwaccel.drm
getprop ro.waydroid.hwcodecs
getprop ro.waydroid.hwcodec_profiles
getprop ro.hardware.gralloc
getprop ro.hardware.egl
getprop ro.hardware.vulkan
getprop media.sf.hwaccel
'

期望：

YUV_420
1
MPG2H264VP80HEVCVP90AV10
HEVCMain10,VP9Profile2,AV1Profile0
minigbm
mesa
intel
1

注意：debug.ffmpeg-codec2.pixel_format=YUV_420 是当前安全设计，不是错误。HEVC Main10 由 codec component 根据 VAAPI frame context 动态切换到 P010。

13.5 Bonus 验证：视频播放验证（可选）

如果你只是要先跑起 Waydroid ATV，可以先跳过本节。这里验证的是 Android MediaCodec / Codec2 / C2FFMPEG / VAAPI / P010 这一组可选视频能力。

13.5.1 推荐测试方式

要验证 Android MediaCodec / Codec2 / C2FFMPEG / VAAPI，不要只看“某个播放器能播放”。请看 logcat。

用一个 2160p HEVC Main10 样片。我们测试过的样片事实是：

codec_name=hevc
profile=Main 10
width=3840
height=2160
pix_fmt=yuv420p10le

用 Next Player 或其它会调用 Android MediaCodec 的播放器播放。

同时抓日志：

waydroid logcat | grep -E 'CCodec|Codec2|C2FFMPEG|HWACCEL|MediaCodec|pixel-format|color-format'

关键日志应该类似：

allocate(c2.ffmpeg.hevc.decoder)
Available Codec2 services: "ffmpeg" "software"
createComponent: c2.ffmpeg.hevc.decoder
ffmpeg_hwaccel_init: ... [hevc], hw device = vaapi
outputFrame: pixel format changed - 0x36
raw.pixel-format.value = 54
android._color-format = 54
playbackState=PLAYING
playbackState=STOPPED

其中：

0x36 / 54 = HAL_PIXEL_FORMAT_YCBCR_P010 / YCBCR_P010

13.5.2 已观察到的结论边界

已经观察到：

  • H.264 2160p 样片没有被强制 P010，可以播放到结束。
  • VP9 Profile 0 1080p 样片没有被强制 P010，可以播放到结束。
  • HEVC Main10 2160p 样片会动态切到 P010，可以播放到结束。
  • Emby HEVC Main10 用户测试改善明显。

不能由这些事实推出：

  • 所有 HDR 都正常。
  • 所有 Dolby Vision 都正常。
  • Emby AV1 HDR 已解决。
  • VLC 能播放就说明 Android MediaCodec 正常。

VLC 可以播放某个文件，只能说明 VLC 可以播放这个文件。VLC 可能使用自己的 ffmpeg 解码和 GLES 输出，不一定经过 Android MediaCodec / Codec2。

14. 可选：OpenWrt 4G swap

如果机器内存压力大，可以在 OpenWrt 宿主加 swap。我们用过 4G：

dd if=/dev/zero of=/swapfile bs=1M count=4096 conv=fsync
chmod 600 /swapfile
mkswap /swapfile
swapon /swapfile

BusyBox 注意：

  • swapon --show 可能不支持。
  • dd status=progress 可能不支持。

检查：

cat /proc/swaps
free

如果 OpenWrt 没有 /etc/init.d/fstab，可以写一个简单 init 脚本开机 swapon /swapfile。脚本只应在 /swapfile 存在且没有激活时执行 swapon。

14.5 最容易漏的部署细节复盘

按已经跑通的实机重新核对后，下面这些点最容易在通用部署时漏掉：

  1. Fedora 断开 NetworkManager/networkd 后，要先有最小网络配置。 可以用第 4.4 节的 waydroid-lxc-network-safe.service，先给 Fedora 的 eth0 配 LAN IP、默认网关和 /etc/resolv.conf。否则第 5 节 dnf install 很容易没网。
  2. binderfs 不一定由 OpenWrt 宿主直接 bind 进 Fedora。 也可以由 Fedora 内的 Waydroid helper 创建 /dev/binderfs/* 和 /dev/binder symlink。判断成功与否看 Fedora 和 Android 最终是否能访问 binder/hwbinder/vndbinder。
  3. Waydroid LXC config 可能被重新生成。 waydroid init -f、waydroid upgrade 或包升级后，lxc.mount.auto 可能回到 cgroup:ro，lxc.hook.post-stop = /dev/null 也可能回来。按第 10.2 节修完后，重启 Waydroid 前后都要 grep 确认。
  4. waydroid status 的 IP address: UNKNOWN 不代表 Android 没网。 桥接模式下请用 lxc-info -P /var/lib/waydroid/lxc -n waydroid、Android ip addr show eth0、OpenWrt DHCP lease 来判断真实网络。
  5. OpenWrt swap 建议作为低内存机器的可选项。 内存压力大的路由器可以按第 14 节加 swap，避免日志、图形会话、Android 服务叠加后太容易触发内存压力。
  6. 蓝牙要在 Android 层禁用并验证。 期望看到 persist.bluetooth.disabled=true、bluetooth_on=0、com.android.bluetooth 在 disabled packages 里。service list 仍可能显示 bluetooth_manager，这不等于蓝牙 app 又启用了。
  7. Bonus media overlay 不是“先跑起来”的必要步骤。 /var/lib/waydroid/overlay_rw/vendor 里的 android.hardware.media.c2-ffmpeg-service、waydroid-init、ffmpeg libs 和 media XML 属于第 13 节视频硬解方向。基础部署先跳过也可以。

15. 常见问题

15.0 OpenWrt /tmp 被写满或内存上涨

先确认是不是日志写到了 tmpfs：

# OpenWrt
mount | grep ' /tmp '
df -h /tmp
free

如果 /tmp 是 tmpfs，请不要把长时间 waydroid logcat、Android tombstone 收集、LXC debug log 写到 /tmp。把日志写到持久存储。

同时检查 Android 蓝牙是否已禁用：

waydroid shell -- sh -c '
getprop persist.bluetooth.disabled
cmd package list packages -d | grep -i bluetooth || true
'

如果没有禁用，执行第 0.5 节的蓝牙禁用命令。

15.1 waydroid status 显示 IP UNKNOWN

桥接模式下这可能正常。Waydroid helper 仍可能读取旧的 waydroid0 dnsmasq lease。

请用这些命令判断真实网络：

ip -br addr
bridge link
waydroid shell -- sh -c 'ip addr show eth0; dumpsys ethernet | head -80'

15.2 Android 提示 Missing DMA-BUF support

依次检查三层：

# OpenWrt
ls -ld /dev/dma_heap /dev/dma_heap/system /dev/dri

# Fedora
lxc-attach -n waydroid -- /bin/bash -lc 'ls -ld /dev/dma_heap /dev/dma_heap/system /dev/dri'

# Android
lxc-attach -n waydroid -- /bin/bash -lc 'waydroid shell -- sh -c "ls -ld /dev/dma_heap /dev/dma_heap/system /dev/dri"'

如果 OpenWrt 没有 /dev/dma_heap/system，回到内核章节。不要改 Android 文件掩盖。

15.3 waydroidplatform 不通或 waydroid app list 卡住

检查：

sed -n '1,120p' /var/lib/waydroid/waydroid.cfg
python3 - <<'PY'
import gbinder
print(gbinder.__file__)
PY
pkg-config --modversion libgbinder

需要：

binder_protocol = aidl3
service_manager_protocol = aidl6
gbinder 来自 /usr/local/lib64/python3.14/site-packages
libgbinder 1.1.45

15.4 Waydroid inner LXC 因 AppArmor 配置失败

如果日志出现：

Built without AppArmor support
Invalid argument

检查 Waydroid inner LXC config，删除不兼容行：

lxc.apparmor.profile = unconfined

15.5 lxc.hook.post-stop = /dev/null 导致 status 126

如果手动启动内层 Android LXC 时看到：

Script exec /dev/null ... Permission denied
Script exited with status 126
Failed to run lxc.hook.post-stop

请检查：

grep -n 'post-stop' /var/lib/waydroid/lxc/waydroid/config /usr/lib/waydroid/data/configs/config_base 2>/dev/null || true

把下面这行删除或注释：

lxc.hook.post-stop = /dev/null

当前稳定配置是注释掉它。这个问题可能不是 Android 退出的根因，但会让 LXC 日志多一个失败点。

15.6 Android 早期日志出现 /dev/hw_random 缺失

早期 Android 13 调试记录里出现过：

prng_seeder: Hanging forever because setup failed: Unable to open hwrng /dev/hw_random

当时还试过把 /dev/random、/dev/urandom 绑定进 Android，结果 Android init 自己创建 /dev/random、/dev/urandom 时发生冲突：

init: mknod("/dev/random"...) failed File exists
init: mknod("/dev/urandom"...) failed File exists
Init encountered errors starting first stage

所以请不要默认把 /dev/random 和 /dev/urandom 写进 config_nodes。

如果你用旧镜像，且明确看到 /dev/hw_random 这一条错误，可以只做临时诊断：

lxc.mount.entry = /dev/urandom dev/hw_random none bind,create=file,optional 0 0

这不是当前 Android 16 ATV 部署的默认步骤。当前更重要的是先确认第 10.2 节的 cgroup2 子树、cgroup:rw、lmkd 策略，以及第 10.1 节的 config_nodes 设备挂载。

15.7 NetworkManager / systemd-networkd 抢网络

当前方案不用它们。保持：

NetworkManager inactive
systemd-networkd inactive
systemd-resolved inactive
firewalld inactive
wpa_supplicant inactive

网络由 OpenWrt 外层 LXC 配置、Fedora 内 waydroid-bridge-setup 和 Android DHCP 完成。

16. 最小检查清单

部署结束后，按这个清单检查：

# OpenWrt
uname -r
ls -ld /dev/dri /dev/dma_heap /dev/dma_heap/system /dev/binderfs 2>/dev/null || true
ls -l /dev/binderfs/binder /dev/binderfs/hwbinder /dev/binderfs/vndbinder 2>/dev/null || true
dmesg | grep -i -E "drm|gpu|i915|amdgpu|nouveau|xe|guc|huc|firmware|wedged|reset" | tail -60 || true

# Fedora
lxc-attach -n waydroid -- /bin/bash -lc '
cat /etc/fedora-release
systemctl is-active waydroid-container.service || true
systemctl --user -M user@ is-active waydroid-full-lxqt.service || true
waydroid status || true
ip -br addr
bridge link || true
ls -ld /dev/dri /dev/dma_heap /dev/dma_heap/system /dev/binderfs 2>/dev/null || true
ls -l /dev/binderfs/binder /dev/binderfs/hwbinder /dev/binderfs/vndbinder 2>/dev/null || true
grep -E "dma_heap|binder|hwbinder|vndbinder|dri" /var/lib/waydroid/lxc/waydroid/config_nodes 2>/dev/null || true
for s in NetworkManager systemd-networkd systemd-resolved firewalld wpa_supplicant; do printf "%s: " "$s"; systemctl is-active "$s" 2>/dev/null || true; done
'

# Android
lxc-attach -n waydroid -- /bin/bash -lc '
waydroid shell -- sh -c "
getprop ro.build.version.release
getprop ro.lineage.version
getprop sys.boot_completed
getprop debug.ffmpeg-codec2.pixel_format
getprop debug.ffmpeg-codec2.hwaccel.drm
getprop ro.waydroid.hwcodec_profiles
getprop ro.hardware.gralloc
getprop ro.hardware.egl
getprop ro.hardware.vulkan
getprop media.sf.hwaccel
ls -ld /dev/dma_heap /dev/dma_heap/system /dev/dri /dev/dri/renderD128 /dev/binder /dev/hwbinder /dev/vndbinder 2>/dev/null
service check activity
service check window
service check display
service check SurfaceFlinger
service check waydroidplatform
"
'

期望重点：

OpenWrt 有 /dev/dma_heap/system，且 GPU 驱动没有 firmware 缺失或 wedged/reset 失败日志
Fedora 能看到 /dev/binderfs 和 /dev/dma_heap/system
config_nodes 里有 /dev/dma_heap/system、binder/hwbinder/vndbinder、/dev/dri/renderD128
内层 Waydroid LXC 使用 cgroup:rw，并运行在 waydroid-android/payload cgroup2 子树中
Fedora 44
Waydroid Session RUNNING / Container RUNNING
Android 16 / Lineage 23.0-20260403
sys.boot_completed=1
YUV_420
hwaccel.drm=1
HEVCMain10,VP9Profile2,AV1Profile0
minigbm / mesa / intel
SurfaceFlinger found
waydroidplatform found

17. 不建议做的事

请不要：

  • 为了隐藏 DMA-BUF 提示去改 Android framework、build.prop 或 Magisk 模块。
  • 随便启用 NetworkManager、systemd-networkd、systemd-resolved、firewalld。
  • 随便加载 Bluetooth 模块。我们的记录里 Bluetooth 模块尝试导致过 boot loop。
  • 默认给 Android inner LXC 绑定 /dev/random、/dev/urandom。Android init 会自己创建设备节点，乱绑可能让 first stage init 失败。
  • 保留 lxc.hook.post-stop = /dev/null，如果它在你的 LXC 版本里导致 status 126。
  • 只看 VLC 播放结果就判断 Android MediaCodec 正常。
  • 删除整个 /var/lib/waydroid/overlay_rw/vendor，除非你确认里面没有需要保留的部署产物。
  • 在不知道原因时把 H.264、VP9、HEVC 全局强制成 P010。

18. Debug 指引

如果部署失败，请优先收集：

OpenWrt: uname -r, dmesg, /dev/dma_heap, /dev/binderfs, GPU firmware 检查
Fedora: journalctl -u waydroid-container.service
Fedora user: journalctl --user -u waydroid-full-lxqt.service
Waydroid: waydroid status, waydroid logcat
Android: getprop, service check, /dev/dma_heap, /dev/dri, /dev/binder, /dev/hwbinder, /dev/vndbinder
LXC: /srv/lxc/waydroid/config, /var/lib/waydroid/lxc/waydroid/config, config_nodes

你可能还希望使用 netconsole 等方式在软路由 kernel panic 时抓取到错误。或者至少给它接个键盘。

This work is licensed under
Creative Commons Attribution-NonCommercial 4.0 International

添加新评论
